Avant tout remorquage, déverrouillez la colonne de direction : pied sur l'embrayage, engagez le premier rapport (levier en position N ou R pour les véhicules à boîte de vitesses automatique), insérez la carte RENAULT dans le lecteur de carte puis appuyez deux secondes sur le bouton de démarrage du moteur.
La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l'éclairage du véhicule (feux de direction, de stop...). La nuit le véhicule doit être éclairé.
Remorquage terminé, exercez deux impulsions sur le bouton de démarrage du moteur (risque de décharge de la batterie).
Il est impératif de respecter la réglementation en vigueur sur le remorquage.
Si vous êtes le véhicule tractant, ne dépassez pas le poids remorquable de votre véhicule (reportez-vous au paragraphe " Masses " en chapitre 6).
![]() pas la carte RENAULT du lecteur pendant le remorquage. |
Remorquage d'un véhicule à boîte automatique
Moteur à l'arrêt, le graissage de la boîte n'est plus assuré, il faut donc de préférence transporter le véhicule posé sur un plateau ou le remorquer roues avant soulevées.
Exceptionnellement, vous pouvez le remorquer les quatre roues au sol, en marche avant uniquement, avec le levier en position neutre N et sur un parcours maximum de 50 km.
![]()
|

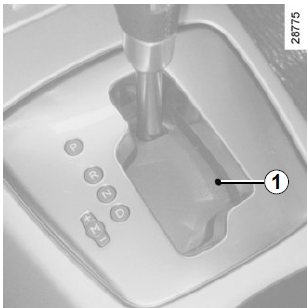

![]() où le levier est bloqué sur P alors que vous appuyez sur la pédale de frein, il y a possibilité de libérer manuellement le levier. Pour cela, insérez une tige rigide dans le trou 1, appuyez simultanément sur la tige et sur le bouton de déverrouillage situé sur le pommeau du levier de vitesses. |

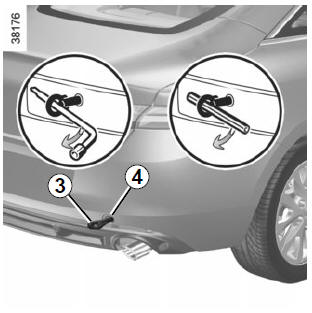

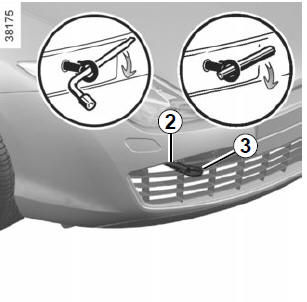

Utilisez exclusivement les points de remorquage avant 2 et arrière 4 (jamais les tubes de transmission ou toute autre partie du véhicule). Ces points de remorquage ne peuvent être utilisés qu'en traction, en aucun cas ils ne doivent servir pour soulever directement ou indirectement le véhicule.
![]() arrêté, les assistances de direction et de freinage ne sont plus opérationnelles. |
Accès aux points de remorquage
Déclippez le cache pour accéder au point de remorquage 2 ou 4 à l'aide de la clé intégrée à la carte RENAULT.
Pour le remontage, insérez le cache dans son logement, puis clippez-le.
Montage de l'anneau de remorquage
Vissez l'anneau de remorquage 3 au maximum : dans un premier temps, à la main jusqu'en butée, puis terminez en bloquant à l'aide de la clé de roue ou, suivant véhicule, du levier.
Utilisez exclusivement l'anneau de remorquage 3 et la clé de roue ou le levier situés sous le tapis de coffre dans le support des outils (reportez-vous au paragraphe " Outils " en chapitre 5).
![]() jamais les outils pêle-mêle dans le véhicule : risque de projections lors d'un freinage. Après utilisation, veillez à bien clipper les outils dans le bloc outils, puis suivant véhicule, positionnez-le correctement dans son logement. Risque de blessures. |
