les cas d'urgence - Manuel du conducteur Ford MondeoFord Mondeo: Raccordement des câbles volants

La batterie de votre véhicule est équipée de deux broches accessibles sous le capot, même si la batterie est située dans le coffre. Il est possible de démarrer le véhicule au moyen de câbles volants de la même manière qu'un véhicule conventionnel en utilisant ces broches.

L'illustration ci-dessous montre les deux broches de connexion utilisées pour démarrer le véhicule à l'aide de câbles volants.


  1. Broche négative (-)
  2. Broche positive (+)

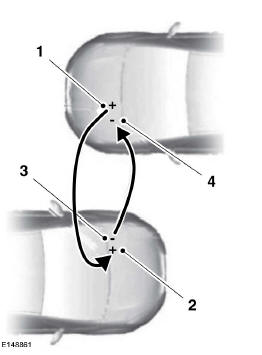

Note : Sur l'illustration, le véhicule du bas correspond au véhicule de dépannage avec la batterie auxiliaire. Note : déposez le capuchon rouge de la broche positive (B) de votre véhicule avant de brancher les câbles.


  1. Branchez le câble volant positif (+) à la broche (B) positive (+) de la batterie déchargée.
  2. Branchez l'autre extrémité du câble positif (+) à la borne positive (+) de la batterie auxiliaire.
  3. Branchez le câble négatif (-) à la borne négative (-) de la batterie auxiliaire.
  4. Enfin, branchez le câble négatif (-) à la broche (A) négative (-) de la batterie de votre véhicule.

Note : Ne branchez pas le câble négatif (-) aux conduites de carburant, cache-culbuteurs du moteur, collecteur d'admission ou composants électriques pour les utiliser comme points de mise à la masse.

AVERTISSEMENT

Ne branchez pas l'extrémité du second câble à la borne négative (-) de la batterie à recharger. Une étincelle peut provoquer l'explosion des gaz présents autour de la batterie.

Assurez-vous que les câbles sont éloignés des hélices du ventilateur, des courroies et des composants mobiles des deux véhicules, ainsi que des éléments du système d'alimentation en carburant.

    Préparation du véhicule
    Note : Utilisez uniquement une alimentation 12 V pour démarrer le véhicule. Note : Ne débranchez pas la batterie d'un véhicule en panne : cela risquerait d'endommager l ...

    Démarrage à l'aide de câbles volants
    Démarrez le véhicule de dépannage et appuyez modérément sur la pédale d'accélérateur. Démarrez le véhicule en panne. V&ea ...
