Audi A4: Montage de la boule d'attelage (étape 4) - Dispositif d'attelage amovible - Mode remorque - Conduite - Manuel du conducteur Audi A4Audi A4: Montage de la boule d'attelage (étape 4)

 Dispositif d'attelage amovible : contrôle de sécurité

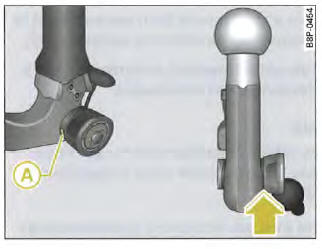

Fig. 207 Dispositif d'attelage amovible : contrôle de sécurité

 Zone du parechocs arrière : basculez la prise vers le bas.

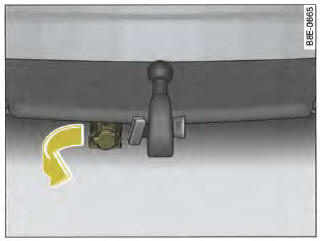

 Fig. 208 Zone du parechocs arrière : basculez la prise vers le bas.

Contrôle de sécurité

  • Vérifiez si le repère vert(A)  => fig. 207 de la molette se trouve dans la zone du repère noir de la boule d'attelage.
  • Vérifiez que la molette est parfaitement en appui sur la boule d'attelage, de sorte qu'il n'existe aucun interstice entre la molette et la boule -flèche-.
  • Vérifiez que la boule d'attelage est bien verrouillée et la clé retirée. Il est impossible de retirer la molette
  • Vérifiez que la boule est fermement maintenue dans le tube de fixation (imprimez des secousses).

Prise de remorque

  • Pour raccorder les câbles électriques de la remorque, basculez vers le bas la prise située sous le pare-chocs  fig. 208.

Si le contrôle de sécurité n'est pas satisfaisant, recommencez les opérations de montage.

ATTENTION !

Un seul point de contrôle non satisfait représente un risque d'accident.

Le dispositif d'attelage ne doit alors pas être utilisé I Veuillez contacter un atelier spécialisé.

    Montage de la boule d'attelage (étape 3)
    Fig. 205 Dispositif d'attelage amovible : précontrainte de la boule d'attelage  Fig. 206 Dispositif d'attelage amovible : mise en place de la boule d'attelage P ...

    Dépose de la boule d'attelage
     Fig. 209 Dispositif d'attelage amovible : dépose de la boule d'attelage Fig. 210 Zone du parechocs arrière : mise en place du bouchon obturateur Insér ...
