Audi A4: Dépose de la boule d'attelage - Dispositif d'attelage amovible - Mode remorque - Conduite - Manuel du conducteur Audi A4Audi A4: Dépose de la boule d'attelage

 Dispositif d'attelage amovible : dépose de la boule d'attelage

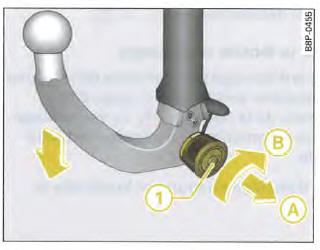

 Fig. 209 Dispositif d'attelage amovible : dépose de la boule d'attelage

Zone du parechocs arrière : mise en place du bouchon obturateur

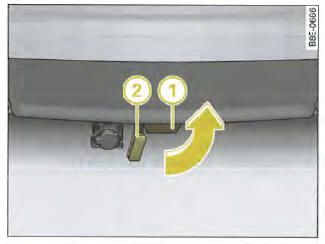

Fig. 210 Zone du parechocs arrière : mise en place du bouchon obturateur

  • Insérez la clé dans la serrure (1)=> fig. 209 de la molette.
  • Déverrouillez la boule d'attelage (tournez la clé vers le repère rouge).
  • Maintenez fermement la boule d'attelage et tirez la molette dans le sens de la flèche (A).
  • Tournez la molette en position tirée jusqu'en butée, dans le sens de la flèche(B).
  • Relâchez la molette. Elle se bloque d'elle-même en posit i on de précontrainte
  • Extrayez la boule d'attelage par le bas, hors du tube de fixation (1)=> page 230, fig. 210. Lors de cette opération, le bouchon obture automatiquement le tube de fixation (2 ) .
  • Rangez la boule d'attelage sous le cache du plancher de chargement, dans le coffre à bagages du véhicule.
  • Basculez la prise vers le haut.

ATTENTION !

  • Lors de la détente du mécanisme de verrouillage, ne placez pas vos mains au niveau du pivot de verrouillage ou du pivot de déclenchement - risque de blessure !
  • Assurez-vous que le bouchon obture correctement le tube de fixation du dispositif d'attelage sinon il pourrait arriver, suite à un encrassement, que la boule d'attelage ne soit pas verrouillée en toute sécurité dans le tube de fixation.
