Renault Laguna: Éclairages et signalisations extérieurs - Faites connaissance avec votre véhicule - Manuel du conducteur Renault LagunaRenault Laguna: Éclairages et signalisations extérieurs

Feux de position


Tournez la bague 2 jusqu'àFeux de position

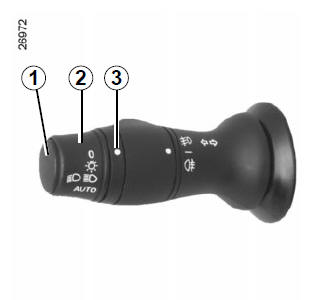

Tournez la bague 2 jusqu'à l'apparition du symbole en face du repère 3.

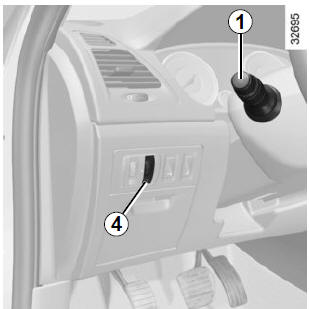

Le tableau de bord s'éclaire. On peut en régler l'intensité lumineuse en tournant la molette 4.

Feux de


croisementFeux de
croisement

Fonctionnement manuel

Tournez la bague 2 jusqu'à l'apparition du symbole en face du repère 3. Ce témoin s'allume au tableau de bord.

Fonctionnement automatique (suivant véhicule)

Tournez la bague 2 jusqu'à l'apparition du symbole AUTO en face du repère 3 : moteur tournant, les feux de croisement s'allument ou s'éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1.

Fonction allumage des feux de jour (concerne uniquement les feux avant)

Lorsque le véhicule en est équipé, les feux s'allument sans action sur la manette 1 au démarrage du moteur.

Feux de croisement allumés,Feux de route


Feux de croisement allumés, tirez la manette 1 vers vous. Ce témoin s'allume au tableau de bord.

Pour revenir en position feux de croisement, tirez de nouveau la manette 1 vers vous.

prendre la routeAvant de
prendre la route la nuit : vérifiez le bon fonctionnement de l'équipement électrique et suivant véhicule, réglez vos projecteurs (si vous n'êtes pas dans vos conditions de charge habituelles). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transportés...).

Projecteurs directionnels mobiles


Projecteurs directionnels mobiles

Suivant véhicule, feux de croisement allumés et sous certaines conditions (vitesse, angle volant, en marche avant...) lors de la prise de virage, les feux de croisement s'orientent pour éclairer le virage.

Anomalie de fonctionnement

Lorsque le message " Eclairage à contrôler " accompagné du témoin cela indique une défaillance de l'éclairage. s'affiche au tableau de bord,
cela indique une défaillance de l'éclairage.

Consultez un Représentant de la marque.

Particularités :

  •  Si les feux de croisement sont allumés manuellement et que la luminosité est suffisante, les projecteurs directionnels restent fixes ;
  •  si l'allumage automatique des feux se déclenche dans un virage, les projecteurs directionnels fonctionnent à partir du virage suivant ;
  •  à l'allumage des feux de croisement moteur tournant et véhicule à l'arrêt, les feux effectuent un mouvement de réinitialisation. Sinon cela indique une défaillance.

Extinction des feux

Il y a deux possibilités :

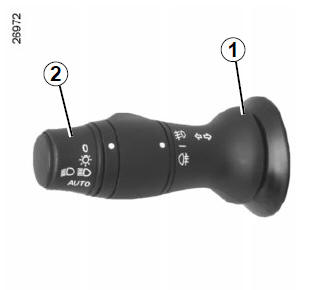

  •  Manuellement, amenez la bague 2 en position 0 ;
  •  automatiquement, les feux s'éteignent après l'arrêt du moteur, à l'ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 2.

Nota : dans le cas où les feux de brouillard sont allumés, il n'y a pas d'extinction automatique de l'éclairage.

Fonction " éclairage extérieur d'accompagnement "

Cette fonction permet d'allumer momentanément les feux de croisement (pour éclairer l'ouverture d'un portail, ...).

Moteur arrêté et feux éteints, la bague 2 en position 0, tirez la manette 1 vers vous : les feux de croisement s'allument pendant environ trente secondes. Pour prolonger cette durée, vous pouvez tirer la manette jusqu'à quatre fois (temps total limité à deux minutes). Le message " Eclairage pendant _ _ _ " accompagné du temps d'allumage s'affiche au tableau de bord pour confirmer cette action.

Pour arrêter l'éclairage avant l'arrêt automatique, tournez la bague 2 dans une position quelconque puis ramenezla en position 0.

Alarme sonore d'oubli d'éclairage


Alarme sonore d'oubli d'éclairage

Dans le cas où les feux ont été allumés après la coupure moteur, une alarme sonore se déclenche à l'ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.

brouillardFeux de
brouillard avant
(suivant véhicule)

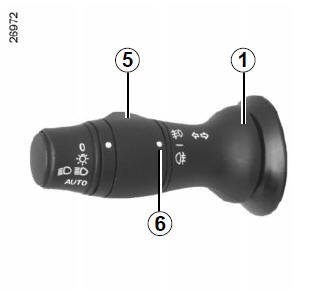

Tournez l'anneau central 5 de la manette 1 jusqu'à l'apparition du symbole en face du repère 6 puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s'allume alors au tableau de bord.

arrièreFeu de brouillard
arrière

Pivotez l'anneau central 5 de la manette jusqu'à l'apparition du symbole en face du repère 6, puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s'allume alors au tableau de bord.

N'oubliez pas d'interrompre le fonctionnement de ce feu quand il n'y a plus nécessité pour ne pas gêner les autres usagers.

Nota : suivant véhicule, seul le feu de brouillard se situe côté conducteur.

Extinction

Faites de nouveau pivoter la bague 5 pour amener le repère 6 face au symbole correspondant au feu de brouillard que vous voulez éteindre. Le témoin correspondant s'éteint au tableau de bord.

L'extinction de l'éclairage extérieur entraîne l'extinction des feux de brouillard avant et arrière.

Par temps de brouillard, de neige ou en cas de transport d'objet dépassant du toit, l'allumage automatique des feux n'est pas systématique.

L'allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).

    Avertisseurs sonores et lumineux
    Avertisseur sonore Appuyez sur le haut ou les côtés du coussin du volant A. Avertisseur lumineux Pour obtenir un appel lumineux, tirez la manette 1 vers vous Feux indicateurs de direction ...

    Réglage des projecteurs
    Pour les véhicules qui en sont équipés, la commande A permet de corriger la hauteur des faisceaux en fonction de la charge. Tournez la commande A vers le bas pour baisser les projecteurs ...
