Mazda 6: Voyants/témoins - Tableau de bord et affichage - En cours de conduite - Manuel du conducteur Mazda 6Mazda 6: Voyants/témoins

Type A

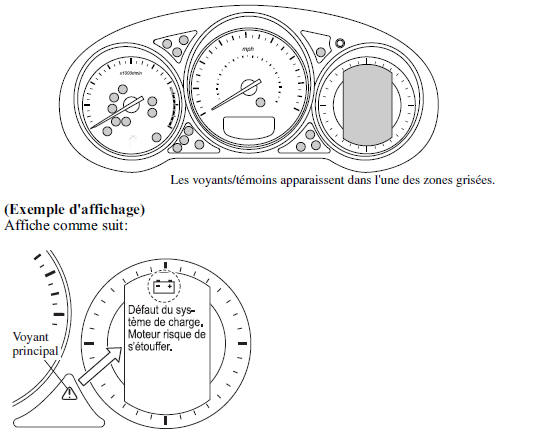

L'indication dans l'affichage et le voyant principal dans le tableau de


L'indication dans l'affichage et le voyant principal dans le tableau de bord sont allumés en même temps

Ceci indique une anomalie du système du véhicule. Vérifier le message indiqué sur l'affichage et consulter un concessionnaire agréé Mazda. Pour plus de détails, reportez-vous aux explications pour les voyants/témoins, dans la section voyants/témoins, qui correspondent au symbole dans la partie supérieure de l'écran. Si un message n'est pas indiqué à l'écran, utiliser l'interrupteur INFO pour afficher l'écran "Avertissement".

Affichage multi-informations

Un message tel que l'état de fonctionnement du système, un dysfonctionnement ou une anomalie est indiqué.

  • (Lorsqu'un symbole et un message sont indiqués dans l'affichage) Pour plus de détails concernant les symboles indiqués dans la partie supérieure de l'écran, vérifiez l'indication et la liste des mesures correctives.
  • (Lorsqu'un message seulement est indiqué dans l'affichage) Suivez les instructions indiquées dans l'affichage.

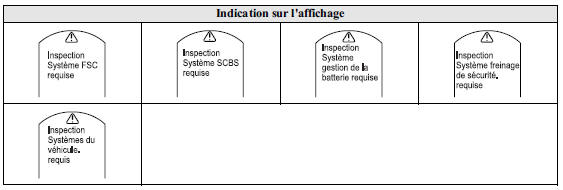

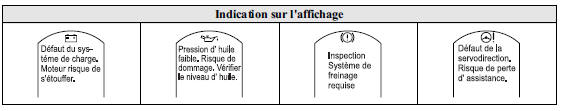

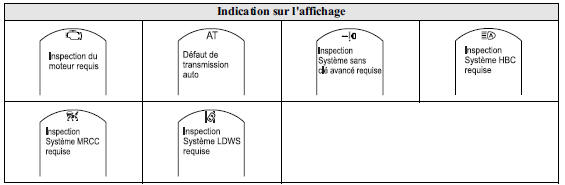

Si l'une des indications représentées dans les illustrations suivantes s'affiche, il peut y a voir un dysfonctionnement du véhicule. La mesure corrective dépend de l'indication.

Vérifier les illustrations ci-dessous.

Mesure corrective: Garer immédiatement le véhicule, visualiser le symbole indiqué dans la partie supérieure de l'écran, puis reportez-vous à "Indication et liste des mesures correctives" contenant le symbole pour voir quelles actions devraient être prises.

Mesure corrective: S'adresser à un concessionnaire agréé Mazda pour faire


Mesure corrective: S'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule. Visualiser le symbole indiqué dans la partie supérieure de l'écran, puis reportez-vous à "Indication et liste des mesures correctives" contenant le symbole pour voir quelle action devrait être prise.

Mesure corrective: S'adresser à un concessionnaire agréé Mazda pour faire


Mesure corrective: S'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule.

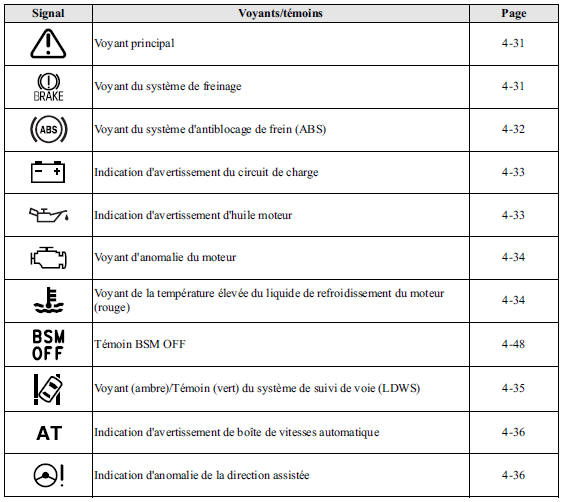

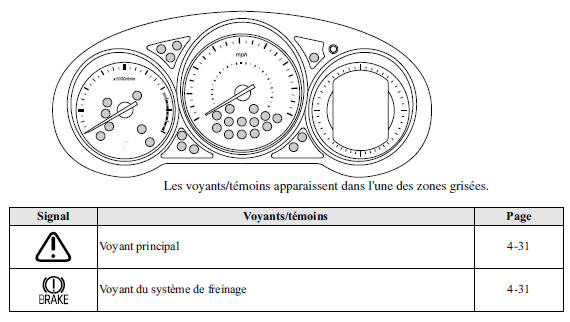

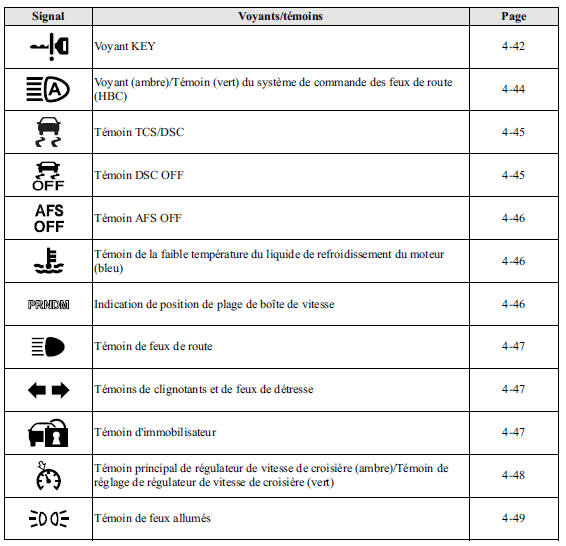

Indication et liste des mesures correctives

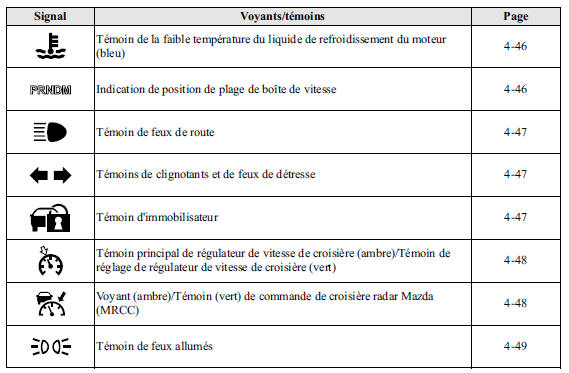

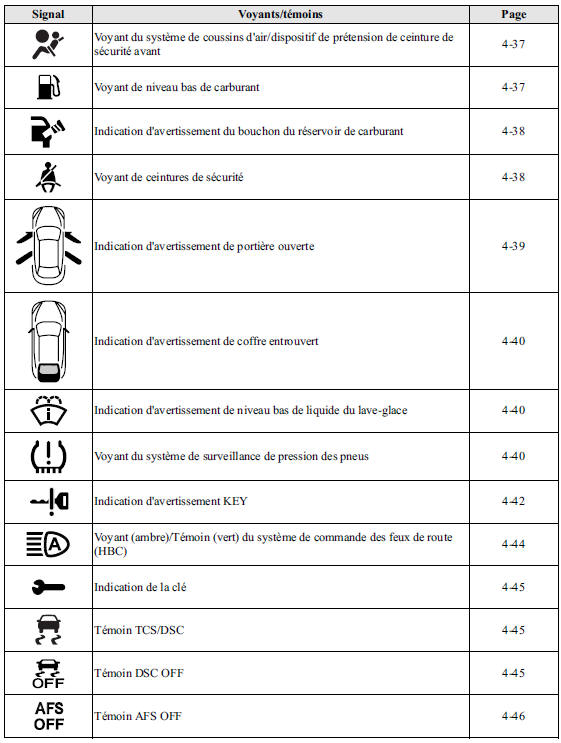

Indication et liste des mesures correctives

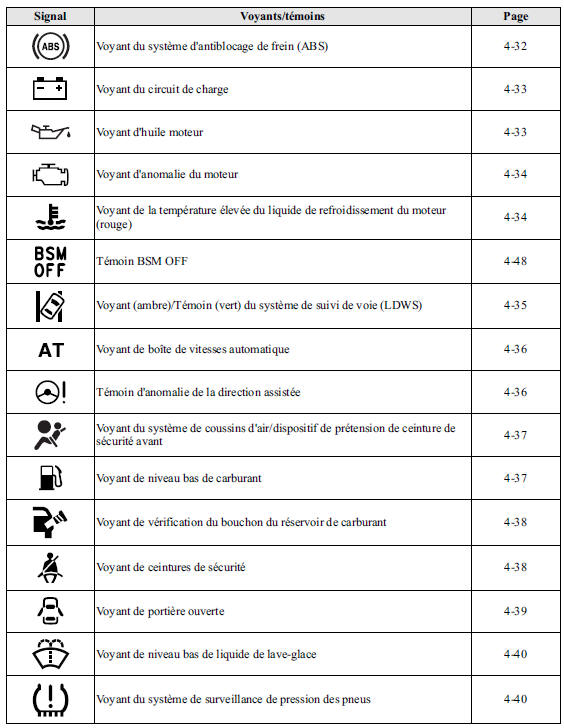

Type B


Type B



Voyant principal


Voyant principal

allumé pendant quelques Ce voyant reste
allumé pendant quelques secondes après que le contacteur ait été mis sur ON.

Type A

S'affiche quand la notification des dysfonctionnements du système est requise.

Vérifier le message indiqué sur l'affichage et consulter un concessionnaire agréé Mazda.

Type B

L'éclairage s'allume en continu dans l'un quelconque des cas suivants. S'adresser à un concessionnaire agréé Mazda.

  • Il y a une anomalie dans le système de gestion de la batterie.
  • Il y a une anomalie dans le contacteur de frein.

Voyant du système de freinage

fonctions suivantes: Ce voyant a les
fonctions suivantes:

Voyant de frein de stationnement

Le voyant s'allume lorsque le frein de stationnement est appliqué alors que le contacteur est sur START ou ON. Il s'éteint lorsque le frein de stationnement est complètement relâché.

Voyant de niveau bas de liquide de frein

Si le voyant reste allumé après que le frein de stationnement soit complètement relâché, cela peut indiquer un problème avec les freins.

Garer prudemment le véhicule sur le bord de la route.

La pédale peut être plus dure ou sa course peut être plus longue que normalement.

Dans ces deux cas, le véhicule prendra plus de temps pour s'arrêter.

  1. Avec le moteur arrêté, ouvrir le capot et vérifier immédiatement le niveau du liquide de frein et ajouter ensuite du liquide au besoin (page 6-26).
  2. Après avoir ajouté du liquide, vérifier le voyant de nouveau.

Si le voyant reste allumé, ou si les freins ne fonctionnent pas correctement, ne pas conduire le véhicule. Faire remorquer jusqu'à un concessionnaire agréé Mazda.

Même si le voyant s'éteint, faire vérifier le circuit de freinage dès que possible par un concessionnaire agréé Mazda.

REMARQUE

Devoir ajouter du liquide de frein est quelquefois une indication de fuite. S'adresser à un concessionnaire agréé Mazda, dès que possible, même si le voyant de frein est éteint.

PRUDENCE

Ne pas conduire lorsque le voyant du système de freinage allumé. S'adresser à un concessionnaire agréé Mazda pour faire inspecter les freins dès que possible:

Le fait de conduire avec le voyant du système de freinage allumé est dangereux. Cela indique que les freins risquent de ne pas fonctionner.

Si le voyant reste allumé, après s'être assuré que le frein de stationnement est complètement relâché, faire vérifier immédiatement le système de freinage.

Voyant du système d'antiblocage de frein (ABS)

allumé quelques secondes Le voyant reste
allumé quelques secondes lorsque le contacteur est mis sur ON.

Si le voyant d'ABS reste allumé lors de la conduite, cela indique que l'unité d'ABS a détecté une anomalie dans le système.

Dans ce cas, les freins fonctionnent normalement comme si le véhicule n'avait pas d'ABS.

Si cela se produisait, consulter un concessionnaire agréé Mazda dès que possible.

REMARQUE

  • Lorsque le moteur est démarré à l'aide d'une batterie de secours, un régime moteur irrégulier se produit et il est possible que le voyant d'ABS s'allume. Si c'est le cas, la batterie est faible. Cela n'indique cependant pas une anomalie de fonctionnement du système ABS.

    Faire recharger la batterie dès que possible.

  • Le système d'assistance des freins ne fonctionne pas lorsque le voyant ABS est allumé.

Voyant du système électronique de distribution de force de freinage

commande du système Si l'unité de
commande du système électronique de distribution de force de freinage détermine que certaines composantes du système ne fonctionnent pas correctement, l'unité de commande peut allumer simultanément le voyant du système de freinage et le voyant d'ABS.

Le problème est probablement dû au système électronique de distribution de force de freinage.

PRUDENCE

Ne pas conduire lorsque le voyant d'ABS et le voyant du système de freinage sont allumés. Faire remorquer le véhicule chez un concessionnaire agréé Mazda dès que possible pour une inspection des freins:

Le fait de conduire le véhicule lorsque le voyant d'ABS et le voyant du système de freinage sont tous les deux allumés est dangereux.

Lorsque les deux voyants sont allumés, les roues arrière risquent de se bloquer plus rapidement en cas de freinage brusque que dans les conditions normales.

Indication d'avertissement/ voyant du circuit de charge

Ce voyant s'allume lorsque le contacteur Type B


Ce voyant s'allume lorsque le contacteur est mis sur ON et s'éteint lorsque le moteur démarre.

Type A/Type B

Si le voyant/indication s'allume pendant la conduite, cela indique une anomalie de l'alternateur ou du système de charge.

Garer prudemment le véhicule sur le bord de la route. S'adresser à un concessionnaire agréé Mazda.

ATTENTION

Ne pas continuer de conduire le véhicule lorsque le voyant du circuit de charge est allumé, car le moteur pourrait s'arrêter inopinément.

Indication d'avertissement/ voyant d'huile moteur

Type B


Type B

Ce voyant s'allume lorsque le contacteur est mis sur ON et s'éteint lorsque le moteur démarre.

Type A/Type B

Ce voyant/indication d'avertissement indique que la pression de l'huile moteur est basse.

Si le voyant s'allume ou l'indication d'avertissement s'affiche durant la conduite:

  1. Garer prudemment le véhicule sur le bord de la route en terrain plat.
  2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le carter d'huile.
  3. Vérifier le niveau d'huile moteur (page 6-22) S'il est faible, ajouter la quantité adaptée d'huile moteur (veiller à ne pas ajouter une quantité trop importante).
  4. Démarrer le moteur et vérifier le voyant/indication d'avertissement.

Si le voyant/indication reste allumé malgré un ajout d'huile, arrêter le moteur immédiatement et faire remorquer le véhicule jusqu'à un concessionnaire agréé Mazda.

ATTENTION

Ne pas faire tourner le moteur si la pression d'huile moteur est basse.

Cela peut causer de graves dommages au moteur.

Voyant d'anomalie du moteur

lorsque le contacteur Ce voyant s'allume
lorsque le contacteur est mis sur ON et s'éteint lorsque le moteur démarre.

Si ce voyant s'allume pendant la conduite, cela peut indiquer un problème du véhicule. Il est important de noter les conditions de conduite lorsque le voyant s'est allumé et s'adresser à un concessionnaire agréé Mazda.

Le voyant d'anomalie du moteur peut s'allumer dans les conditions suivantes:

  • Le niveau de carburant dans le réservoir de carburant est très bas ou le réservoir est presque vide.
  • Il y a une anomalie du système électrique du moteur.
  • Il y a une anomalie du système antipollution.
  • Le bouchon du réservoir de carburant est manquant ou pas assez serré.

Si le voyant d'anomalie du moteur reste allumé ou clignote continuellement, ne pas conduire à une vitesse élevée et s'adresser à un concessionnaire agréé Mazda dès que possible.

Voyant de la température élevée du liquide de refroidissement du moteur (rouge)

contacteur est mis sur ON, le Lorsque le
contacteur est mis sur ON, le voyant s'allume momentanément, puis s'éteint.

Le voyant clignote lorsque la température du liquide de refroidissement du moteur est extrêmement élevée et s'allume lorsque la température du liquide augmente encore.

Procédure de traitement

Voyant clignotant

Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un lieu sûr pour arrêter le véhicule et attendre que le moteur refroidisse.

Voyant allumé

Cela indique une possibilité de surchauffe.

Garer immédiatement le véhicule dans un endroit sûr et couper le moteur.

Se référer à Surchauffe (page 7-25).

ATTENTION

Ne pas conduire le véhicule lorsque le voyant de la température élevée du liquide de refroidissement du moteur est allumé. Faute de quoi le moteur risque d'être endommagé.

Voyant LDWS (ambre)/Témoin LDWS (vert)í

Lorsque allumé Voyant LDWS (ambre)


Lorsque allumé

  • Lorsque le contacteur est placé sur ON, le voyant s'allume.
  • Le témoin s'éteint lorsque le système LDWS est annulé.
  • Le témoin s'allume lorsque le système LDWS est en veille.

Dans les conditions suivantes, le voyant (ambre) LDWS s'allume en continu.

  • Le verre du pare-brise devant la caméra de détection avant (FSC) est embué ou il y a un obstacle.
  • Lorsque le véhicule roule à moins de 60 km/h (37 mi/h).
  • Les lignes blanches (jaunes) ne sont pas détectées.

Lorsque clignotant

  • Le voyant clignote lorsque le système présente une anomalie. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
  • Le LDWS ne fonctionne pas lorsque le voyant clignote.

ATTENTION

  • Si l'un des cas de figure suivants survient, il est possible qu'il y ait une anomalie dans le système.

    Faire inspecter le véhicule par un concessionnaire agréé Mazda.

  • Le voyant clignote tandis que le véhicule est conduit.
  • Le témoin ne s'allume pas lorsque le contacteur est placé sur ON.
  • Toujours utiliser des pneus qui soient de la taille spécifiée et de même fabricant, marque et conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de pneus ayant des motifs d'usure sensiblement différents sur le même véhicule. Si de tels pneus inappropriés sont utilisés, le LDWS risque de ne pas fonctionner normalement.
  • Lorsqu'une roue de secours d'urgence est utilisée. Le système risque de ne pas fonctionner normalement.

Témoin LDWS (vert)

Lorsque allumé

  • Le témoin LDWS s'allume depuis l'état de veille lorsque les conditions suivantes sont remplies.
  • La vitesse du véhicule est d'au moins 65 km/h (40 mi/h).
  • Les lignes blanches (jaunes) sont détectées.
  • Le témoin s'éteint lorsque l'interrupteur LDWS est enfoncé.

Lorsque clignotant

Le témoin clignote lorsque le système détermine que le véhicule risque de dévier de sa voie.

Indication d'avertissement/voyant de la boîte de vitesses automatiqueí

Ce voyant reste allumé pendant quelques Type B


Ce voyant reste allumé pendant quelques secondes après que le contacteur ait été mis sur ON.

Type A/Type B

L'indication/voyant s'allume pour indiquer un problème de la boîte de vitesses.

ATTENTION

Si le voyant/indication d'avertissement de la boîte de vitesses automatique clignote, cela indique un problème électrique de la boîte de vitesses. Si l'on continue de conduire dans ces conditions cela peut endommager la boîte de vitesses. Consulter un concessionnaire agréé Mazda dès que possible.

Indication/témoin d'anomalie de la direction assistée

Ce témoin s'allume lorsque le contacteur Type B


Ce témoin s'allume lorsque le contacteur est mis sur ON et s'éteint lorsque le moteur démarre.

Type A/Type B

Le témoin/indication d'avertissement d'anomalie de la direction assistée s'allume en cas d'anomalie avec la direction assistée tandis que le moteur tourne.

S'il s'allume, garer immédiatement le véhicule dans un endroit sûr et couper le moteur.

Si le témoin/indication d'avertissement ne s'éteint pas même si le moteur est ensuite redémarré, consulter un concessionnaire agréé Mazda.

REMARQUE

  • Si le témoin/indication d'avertissement s'allume, la direction assistée ne fonctionnera pas normalement. Dans ce cas, il est encore possible d'opérer le volant de direction, mais il se peut que l'opération semble plus difficile par rapport à la normale et le volant de direction risque de vibrer lorsqu'on l'opère.
  • Si l'on secoue le volant de direction alternativement vers la gauche et la droite pendant que le véhicule est arrêté ou qu'il se déplace très lentement, le système de direction assistée passera en mode de protection, ce qui rendra la rotation du volant plus difficile; toutefois, ceci n'indique aucune anomalie. Si ceci se produit, stationner le véhicule dans un lieu sûr et attendre quelques minutes que le système revienne à un état normal.
  • Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité avant

de coussins d'air/dispositif  Si le système
de coussins d'air/dispositif de prétension de ceinture de sécurité avant est normal, le voyant s'allume lorsque le contacteur est mis à ON ou après que le moteur soit lancé. Le voyant s'éteint après une période de temps spécifiée.

Une anomalie du système est indiquée par le fait que le voyant reste clignoté, allumé ou ne s'allume pas du tout lorsque le contacteur est mis à ON. Dans un de ces cas, s'adresser à un concessionnaire agréé Mazda dès que possible. Le système risque de ne pas fonctionner en cas d'accident.

PRUDENCE

Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours confier tous les travaux l'entretien et de réparation à un concessionnaire agréé Mazda:

Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les coussins d'air/ dispositif de prétension peuvent se déclencher accidentellement ou être désactivés causant des blessures graves ou mortelles.

Voyant de niveau bas de carburant

que le réservoir sera Ce voyant indique
que le réservoir sera bientôt vide.

Faire le plein dès que possible.



Voyant de vérification du bouchon du réservoir de carburant

Ce voyant s'allume pendant quelques Type B


Ce voyant s'allume pendant quelques secondes lorsque le contacteur est mis sur ON.

Type A/Type B

Si le voyant/indication de vérification du bouchon du réservoir de carburant s'allume pendant que vous conduisez, il est possible que le bouchon du réservoir de carburant ne soit pas installé correctement. Arrêter le moteur et réinstaller le bouchon de réservoir de carburant.

Se référer à Bouchon de réservoir de carburant à la page 3-28.

Voyant de ceintures de sécurité

Siège du conducteur Siège du passager avant


Siège du passager avant

Avec voyant pour le siège du passager avant


Avec voyant pour le siège du passager avant

Le voyant de ceintures de sécurité s'allume si le siège conducteur ou passager avant est occupé et la ceinture n'est pas bouclée lorsque le contacteur est sur ON.

Sans voyant pour le siège du passager avant

Le voyant de ceintures de sécurité s'allume si le siège conducteur est occupé et la ceinture n'est pas bouclée lorsque le contacteur est sur ON.

Rappel de bouclage des ceintures de sécurité

REMARQUE

Consulter un concessionnaire agréé Mazda pour désactiver ou réactiver le rappel de bouclage des ceintures de sécurité. Bien que le rappel de bouclage de ceinture de sécurité puisse être désactivé, le faire est contraire au but du système qui est d'avertir le conducteur et le passager avant que leurs ceintures de sécurité ne sont pas attachées. Mazda recommande de ne pas désactiver le rappel de bouclage de ceinture de sécurité afin de ne pas mettre en danger le conducteur et le passager avant.

Siège avant

Si l'on conduit le véhicule alors que la ceinture de sécurité du conducteur ou du passager avant n'est pas bouclée, le voyant de ceintures de sécurité s'allume et une alarme sonore retentit.

REMARQUE

Certains modèles n'ont pas la fonction de rappel de ceinture de sécurité pour le siège du passager avant.

Si la ceinture de sécurité du conducteur ou du passager avant n'est pas bouclée (uniquement lorsque le siège du passager avant est occupé) et si le véhicule est conduit à une vitesse dépassant 20 km/h (12 mi/h) environ, le voyant clignotera et un bip sonore retentira. Après un court délai, le voyant cesse de clignoter et reste allumé et le bip sonore cesse.

Tant qu'une ceinture de sécurité n'est pas bouclée ou avant l'écoulement d'un temps donné, le bip sonore ne s'arrêtera pas même si la vitesse du véhicule ralentit à moins de 20 km/h (12 mi/h).

REMARQUE

  • Le voyant clignote et un signal sonore d'avertissement se fait entendre pendant environ 6 secondes si la ceinture de sécurité du conducteur n'est pas bouclée lorsque le contacteur est mis sur ON.
  • Si la ceinture de sécurité du conducteur ou du passager avant n'est pas bouclée après l'arrêt du bip sonore (le voyant reste allumé) et si la vitesse du véhicule dépasse 20 km/h (12 mi/h), le voyant clignote et le bip sonore retentit à nouveau.
  • Si des objets lourds sont placés sur le siège du passager avant, il est possible que la fonction de voyant/bip de ceinture de sécurité du passager avant s'enclenche, selon le poids de ces objets.
  • Pour permettre au capteur de chargement du siège de passager avant de fonctionner correctement, n'utiliser pas de coussin supplémentaire sur le siège pour vous asseoir. Le capteur risque de ne pas fonctionner correctement car il sera gêné par le coussin additionnel.
  • Lorsqu'un petit enfant s'assoit sur le siège du passager avant, il est possible que le voyant ne s'enclenche pas.

Indication d'avertissement/ voyant de portière ouverte

Type A


Type A

Cette indication d'avertissement s'allume lorsqu'une des portières n'est pas correctement fermée.

Bien fermer la portière avant de conduire le véhicule.

Type B

Ce voyant s'allume lorsqu'une des portières, le couvercle du coffre ou le hayon n'est pas bien fermé.

Bien fermer la portière, le couvercle du coffre ou le hayon avant de conduire le véhicule.

Indication d'avertissement de coffre entrouvert (Tableau de bord de type A)

d'avertissement s'allumeCette indication
d'avertissement s'allume lorsque le couvercle du coffre ou le hayon n'est pas bien fermé.

Bien fermer le couvercle du coffre ou le hayon avant de conduire le véhicule.

Indication d'avertissement/voyant de niveau bas du liquide lave-glace

Ce voyant/indication d'avertissement


Ce voyant/indication d'avertissement indique qu'il ne reste que très peu de liquide de lave-glace. Ajouter du liquide (page 6-27).

Voyant du système de surveillance de pression des pneus

pendant quelquesCe voyant s'allume
pendant quelques secondes lorsque le contacteur est mis sur ON.

Le voyant s'allume et un bip sonore retentit lorsque la pression de gonflage d'un ou plusieurs des pneus est trop basse et il clignote en cas d'anomalie du système.

PRUDENCE

Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter de manoeuvrer et freiner brusquement:

Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le véhicule à hautes vitesses, ou de manoeuvrer ou freiner brusquement. Le contrôle du véhicule peut être affecté, ce qui peut causer un accident.

Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un endroit sûr où l'on peut vérifier visuellement l'état du pneu, et déterminer s'il y a encore assez d'air pour pouvoir se rendre à un endroit où l'on pourra faire regonfler le pneu et revérifier le système, chez un concessionnaire agréé Mazda ou dans un atelier de réparation de pneus.

Ne pas ignorer le voyant TPMS:

Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé. Corriger tout problème dès que possible avant qu'il ne se transforme en une situation dangereuse qui peut causer la défaillance d'un pneu et un accident grave.

Voyant allumé/avertisseur sonore retentit

Lorsque le voyant du système de surveillance de pression des pneus s'allume ou lorsque l'avertisseur sonore de pression des pneus retentit (environ 3 secondes), la pression de gonflage est trop basse dans l'un ou plusieurs des pneus.

Régler la pression des pneus à la valeur correcte et initialiser TPMS. Se référer au tableau de gonflage des pneus (page 9-7).

REMARQUE

  • Effectuer le réglage de pression des pneus lorsque les pneus sont froids. La pression de gonflage des pneus varie selon la température des pneus; il faut donc laisser le véhicule au repos pendant une heure ou ne pas le conduire plus de 1,6 km (1 mille) avant de régler la pression de gonflage des pneus. Lorsque la pression est réglée sur des pneus chauds selon une pression de gonflage froide, le voyant/bip sonore TPMS pourrait s'allumer après que les pneus soient refroidis et que la pression ne soit devenue inférieure aux spécifications.

    Un voyant TPMS allumé résultant d'une baisse de la pression de gonflage des pneus suite à une température ambiante froide peut rester allumé même si la température ambiante s'élève. Dans ce cas, il sera également nécessaire d'ajuster les pressions de gonflage des pneus. Si le voyant TPMS s'allume à cause d'une baisse de la pression de gonflage des pneus, s'assurer de vérifier et d'ajuster les pressions.

  • Les pneus perdent naturellement un peu d'air avec le temps et le système TPMS ne peut pas déterminer si les pneus se sont dégonflés avec le temps ou si un pneu est à plat. Toutefois, si un seul pneu parmi les quatre est dégonflé, ceci indique une anomalie; il faut alors que quelqu'un fasse avancer le véhicule lentement afin qu'on puisse vérifier si le pneu dégonflé comporte des entailles ou un objet de métal dépassant de la bande de roulement ou de la paroi du pneu. Mettre quelques gouttes d'eau sur la tige de la valve pour voir s'il ne se forme pas de bulles indiquant une valve en mauvais état. La correction des fuites ne peut pas se faire uniquement en se contentant de regonfler le pneu en cause, car les fuites sont dangereuses - l'apporter chez un concessionnaire agréé Mazda. Si le voyant s'allume de nouveau même après que les pressions des pneus aient été réglées et que l'initialisation TPMS ait été effectuée, cela peut indiquer la présence d'une crevaison. Remplacer le pneu crevé par la roue de secours temporaire (page 7-13).

Voyant clignote

Si le système de surveillance de pression des pneus présente une anomalie, le voyant de pression des pneus clignote pendant environ 1 minute lorsque le contacteur est placé sur ON, puis il continue à s'allumer. Faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.

Indication KEY/Voyant KEY (rouge)/Témoin KEY (vert)

Type A


"Inspection Système sans clé avancé requise" s'affiche

Ce message s'affiche lorsque le système avancé d'ouverture à télécommande & du bouton de démarrage du moteur a un problème.

S'adresser à un concessionnaire agréé Mazda.

ATTENTION

Si le message ci-dessus est indiqué ou si le témoin du bouton de démarrage du moteur (ambre) clignote, il se peut que le moteur ne démarre pas. S'il n 'est pas possible de démarrer le moteur, tenter de le démarrer à l'aide de la méthode d'urgence pour démarrer le moteur et faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.

"Couper le contact" s'affiche

Ce message s'affiche lorsque la portière du conducteur est ouverte sans avoir éteint l'allumage.

"Clé non détectée" s'affiche

Ce message s'affiche lorsque l'une des opérations suivantes est effectuée avec la télécommande hors de portée opérationnelle ou placée dans des zones à l'intérieur de la cabine où il est difficile qu'elle soit détectée.

  • Le bouton de démarrage du moteur est enfoncé avec l'allumage éteint
  • Le contacteur est activé
  • Toutes les portières sont fermées sans coupure du contact

"Appuyer sur la pédale de frein puis sur START" (véhicules à boîte automatique)/"Appuyer sur la pédale d'embrayage puis sur START" (véhicules à boîte manuelle) est affiché

Ce message s'affiche lorsque l'une des opérations suivantes est effectuée avec la télécommande hors de portée opérationnelle ou placée dans des zones à l'intérieur de la cabine où il est difficile qu'elle soit détectée.

  • Le bouton de démarrage du moteur est enfoncé avec l'allumage éteint
  • La pédale de frein (véhicule à boîte de vitesse automatique)/pédale d'embrayage (véhicule à boîte de vitesse manuelle) est enfoncée avec l'allumage éteint

"Pile de clé faible" s'affiche

Ce message s'affiche lorsque la puissance restante de la pile de la télécommande est insuffisante et que l'allumage passe de ON à arrêt.

REMARQUE

Comme la clé utilise des ondes radio de faible intensité, l'alerte Clé retirée du véhicule peut être activée si la clé est transportée en même temps qu'un objet métallique ou si elle se trouve dans une zone où la réception du signal est mauvaise.

Type B

Ce témoin a deux couleurs.

Voyant KEY (rouge)

Lorsque allumé

En cas d'anomalie dans le système d'ouverture à télécommande, il s'allume en continu.

ATTENTION

Si le voyant de la clé s'allume ou si le témoin du bouton de démarrage du moteur (ambre) clignote, il se peut que le moteur ne démarre pas. S'il n 'est pas possible de démarrer le moteur, tenter de le démarrer à l'aide de la méthode d'urgence pour démarrer le moteur et faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.

Lorsque clignotant

Dans les conditions suivantes, le voyant KEY (rouge) clignote pour informer le conducteur que le contacteur ne peut pas être mis sous tension à partir de la position d'arrêt.

  • La pile de la clé est complètement déchargée.
  • La clé ne se trouve pas dans la plage de fonctionnement.
  • La clé se trouve dans des zones où le système parvient difficilement à détecter le signal (page 3-7).
  • Une clé d'un autre constructeur comparable à la clé se trouve dans la plage de fonctionnement.

Dans les conditions suivantes, le voyant KEY (rouge) clignotera en continu si le contacteur n'est pas en position d'arrêt pour informer le conducteur que la clé a été retirée du véhicule. Le voyant KEY (rouge) s'arrêtera de clignoter lorsque la clé sera replacée dans le véhicule: Le contacteur n'est pas en position d'arrêt et toutes les portières et le hayon sont fermés après le retrait de la clé du véhicule.

REMARQUE

Comme la clé utilise des ondes radio de faible intensité, l'alerte Clé retirée du véhicule peut être activée si la clé est transportée en même temps qu'un objet métallique ou si elle se trouve dans une zone où la réception du signal est mauvaise.

Témoin KEY (vert)

Lorsque allumé

Lorsque la pédale de frein (boîte de vitesses automatique) ou d'embrayage (boîte de vitesses manuelle) est enfoncée, le système vérifie que la clé correcte se trouve dans le véhicule, le témoin KEY (vert) s'allume et le moteur peut être démarré (page 4-4).

Lorsque clignotant Lorsque le contacteur est placé sur ON à la position d'arrêt, le témoin KEY (vert) clignote pendant environ 30 secondes pour indiquer que la puissance restante de la pile est insuffisante. Remplacer par une pile neuve avant que la clé ne devienne inutilisable.

Se référer à Remplacement de la pile électrique à la page 6-34.

Voyant HBC (ambre)/Témoin HBC (vert)í

Lorsque allumé Voyant HBC (ambre)


Lorsque allumé

Lorsque le contacteur est mis sur ON, le voyant s'allume puis s'éteint après quelques secondes. Le voyant s'allume si la zone du pare-brise devant la caméra de détection avant (FSC) est embuée ou encombrée.

Lorsque clignotant

Le voyant clignote s'il y a une anomalie dans le système de commande des feux de route (HBC). Faire inspecter votre véhicule par un concessionnaire agréé Mazda.

Témoin HBC (vert)

Ce témoin s'allume lorsque le système est activé et s'éteint lorsque le fonctionnement du système est annulé.

Indication d'avertissement de la cléí

Effectuer l'entretien en conformité avec le Type A


Effectuer l'entretien en conformité avec le message.

Témoin TCS/DSC

pendant quelques Ce témoin s'allume
pendant quelques secondes lorsque le contacteur est mis sur ON. Si le système de commande de traction ou de commande dynamique de stabilité fonctionne, le témoin clignote.

Si le témoin reste allumé, cela peut indiquer une anomalie du système de commande de traction, du système de commande dynamique de stabilité ou du système d'assistance des freins et ils peuvent ne pas fonctionner correctement.

Faire vérifier le véhicule par un concessionnaire agréé Mazda.

REMARQUE

  • Le témoin clignote et un léger son de battement est produit par le moteur. Cela indique que le TCS/DSC fonctionne correctement.
  • Sur des surfaces glissantes, comme sur de la neige, il est impossible d'augmenter le régime moteur lorsque le système de commande de traction est en fonction.

Témoin DSC OFF

 s'allume pendant quelquesCe témoin
s'allume pendant quelques secondes lorsque le contacteur est mis sur ON.

Il s'allume aussi lorsque l'interrupteur DSC OFF est pressé et que le système de commande de traction/système de commande dynamique de stabilité est mis hors fonction.

Se référer à Interrupteur DSC OFF à la page 4-101.

Si le témoin reste allumé et que le système de commande de traction/système de commande dynamique de stabilité n'est pas mis hors fonction, faire vérifier le véhicule par un concessionnaire agréé Mazda. Cela peut indiquer une anomalie du système de commande dynamique de stabilité.

Témoin AFS OFFí

Ce témoin s'allume brièvement lorsque leLorsque allumé


Ce témoin s'allume brièvement lorsque le contacteur est mis sur ON, puis s'éteint.

Le fait d'appuyer sur l'interrupteur AFS OFF annule la fonction AFS et allume le témoin.

Lorsque clignotant

Le témoin clignote en permanence si le système est défectueux. S'adresser à un concessionnaire agréé Mazda.

REMARQUE

Les phares fonctionnent même si le système d'éclairage avant adaptable n'est pas opérationnel en raison d'anomalies de fonctionnement.

En cas d'anomalie de fonctionnement de la fonction de réglage automatique du niveau des phares, le témoin clignote.

Témoin de la faible température du liquide de refroidissement du moteur (bleu)

en continu lorsque la L'éclairage s'allume
en continu lorsque la température du liquide de refroidissement du moteur est faible et s'éteint une fois que le moteur est chaud.

Si le témoin de la faible température du liquide de refroidissement du moteur reste allumé une fois le moteur suffisamment réchauffé, il est possible que le capteur de température ne fonctionne pas correctement. S'adresser à un concessionnaire agréé Mazda.

Indication de position de plage de boîte de vitesse

position de plage Ceci indique la
position de plage sélectionnée.

Témoin de position de rapport

En mode manuel, la lettre "M" du témoin de position de plage s'allume et le numéro du rapport sélectionné s'affiche.

Témoin de feux de route

une des deux Ce témoin indique
une des deux conditions suivantes:

  • Les phares sont allumés en position de feux de route.
  • Le levier des clignotants est en position d'appel de phares.

Témoins de clignotants et de feux de détresse

clignotants sont utilisés, le Lorsque les
clignotants sont utilisés, le témoin gauche ou droit de clignotant clignote pour indiquer quel clignotant fonctionne (page 4-73).

Lorsque les feux de détresse sont utilisés, les deux témoins de clignotant clignotent (page 4-80).

Si un témoin reste allumé (ne clignote pas) ou s'il clignote anormalement, l'une des ampoules du clignotant peut être grillée. S'adresser à un concessionnaire agréé Mazda.

Témoin d'immobilisateur

clignoter à intervalles Ce témoin se met à
clignoter à intervalles de deux secondes lorsque le contacteur passe de ON à OFF et si le système d'immobilisation est armé.

Le témoin s'arrête de clignoter lorsqu'on met le contacteur sur ON à l'aide de la clé correcte.

Le système d'immobilisation est alors désarmé et le témoin reste allumé pendant 3 secondes environ, puis s'éteint.

Si le moteur ne démarre pas à l'aide de la clé correcte, et que le témoin de sécurité reste allumé ou clignote, il peut y avoir un mauvais fonctionnement du système.

S'adresser à un concessionnaire agréé Mazda.

Voyant (ambre)/Témoin (vert) de commande de croisière radar Mazda (MRCC)í

commande de croisière radar Voyant de
commande de croisière radar Mazda (MRCC) (ambre)

Allumé

Lorsque le contacteur est sur ON, le voyant s'allume puis s'éteint après quelques secondes.

Appel de phares

Le voyant clignote s'il y a un dysfonctionnement dans le système lorsque le Système de Commande de croisière radar Mazda (MRCC) est allumé. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.

Témoin de Commande de croisière radar Mazda (MRCC) (vert)

Allumé

Allumé lorsque la vitesse du Système de Commande de croisière radar Mazda (MRCC) est réglée.

Témoin principal de régulateur de vitesse de croisière (ambre)/ Témoin de réglage de régulateur de vitesse de croisière (vert)í

couleurs. Ce témoin a deux
couleurs.

Témoin principal de régulateur de vitesse de croisière (ambre)

Ce témoin s'allume ambre lorsque l'interrupteur ON est pressé et le système de régulateur de vitesse de croisière est activé.

Témoin de réglage du régulateur de vitesse de croisière (vert)

Ce témoin s'allume vert lorsqu'une vitesse de croisière est réglée.

  • Témoin BSM OFFí

pendant quelques Ce voyant s'allume
pendant quelques secondes lorsque le contacteur est mis sur ON.

Le témoin BSM OFF s'allume lorsque le système BSM est désactivé à l'aide de l'interrupteur BSM OFF.

En cas d'anomalie de fonctionnement du système BSM, le témoin clignote.

S'adresser à un concessionnaire agréé Mazda.

REMARQUE

Si le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant être détectés par les capteurs radars, il est possible que le fonctionnement du système soit interrompu (le témoin BSM OFF du tableau de bord clignote). Ceci n'indique toutefois pas une anomalie.

Témoin de feux allumés

lorsque les feux Ce témoin s'allume
lorsque les feux extérieurs et l'éclairage du tableau de bord sont allumés.

Le témoin continue à clignoter si le système d'éclairage présente une anomalie. S'adresser à un concessionnaire agréé Mazda.

    Compteurs et jauges
    Compteur de vitesse Compteur totalisateur, compteur journalier et sélecteur de compteur journalier Compte-tours Jauge de carburant Eclairage du tableau de bord Affichage de l ...

    Boîte de vitesses
    ...

    Andere Materialien:

    Caractéristiques moteurs
    Versions 2.0 16V 2.0T 1.5 dCi 2.0 dCi Type moteur (voir plaque moteur) M4R F4R Turbo K9K M9R Cylindrée (cm3) 1 995 1 998 1 461 1 995 Type de carburant Indice d'Octane Carburant sans plomb impérativement, d'indice d' ...

    Eclairage intérieur
    Les lampes s'allument lorsque l'une des conditions suivantes a été remplie : Vous ouvrez l'une des portes. Vous appuyez sur un bouton de la télécommande. Vous appuyez sur le bouton A de l'éclairage intérieur avant. Eclairage intérieur ...

    Système de télécommande HomeLinkí
    REMARQUE HomeLink et le logo HomeLink sont des marques de commerce enregistrées de Johnson Controls. Le système HomeLink remplace jusqu'à 3 télécommandes en un seul composant intégré an rétroviseur à anti-éblouissement auto ...

    Catégories



    © 2014-2018 Droit d'auteur www.dfrauto.com
