Audi A4: Dispositif d'attelage (montage ultérieur) - Dispositif d'attelage amovible - Mode remorque - Conduite - Manuel du conducteur Audi A4Audi A4: Dispositif d'attelage (montage ultérieur)

Audi A4 / Manuel du conducteur Audi A4 / Conduite / Mode remorque / Dispositif d'attelage amovible / Dispositif d'attelage (montage ultérieur)

Le véhicule peut être équipé ultérieurement d'un dispositif d'ottelage.

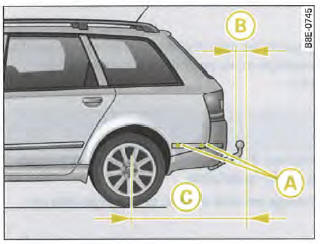

 Emplacement des points de fixation, vue latérale

Fig. 211 Emplacement des points de fixation, vue latérale

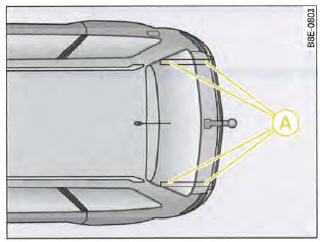

Emplacement des points de fixation, vue de dessus

Fig. 212 Emplacement des points de fixation, vue de dessus

Le montage ultérieur d'un dispositif d'attelage doit être réalisé conformément aux instructions du fabricant.

Les quatre points de fixation (A) du dispositif d'attelage •=> fig. 211 et => fig. 212 sont situés sous le véhicule.

La distance entre les éléments de fixation à gauche et à droite du véhicule fig. 212 est de 1002 mm, La distance séparant le pare-chocs de la boule doit être au minimum de 74 mm   fig. 211. La distance séparant l'essieu arrière de la boule doit être de 1 076 mm  fig. 211.

Les ateliers Audi connaissent les spécificités liées au montage ultérieur d'un dispositif d'attelage et au renforcement éventuel du circuit de refroidissement.

ATTENTION !

  • Pour le montage ultérieur d'un dispositif d'attelage, adressezvous uniquement à un atelier spécialisé.
  • Si le dispositif d'attelage est mal monté, cela représente un risque d'accident.
  • Respectez pour votre sécurité les indications figurant dans la Notice de montage du fabricant du dispositif d'attelage.

Avertissement !


Une prise mal raccordée risque d'endommager l'équipement électrique du véhicule.
