Audi A4: Montage de la boule d'attelage (étape 3) - Dispositif d'attelage amovible - Mode remorque - Conduite - Manuel du conducteur Audi A4Audi A4: Montage de la boule d'attelage (étape 3)

 Dispositif d'attelage amovible : précontrainte de la boule d'attelage

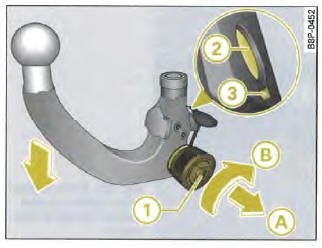

Fig. 205 Dispositif d'attelage amovible : précontrainte de la boule d'attelage

Dispositif d'attelage amovible : mise en place de la boule d'attelage

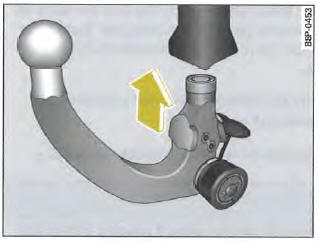

 Fig. 206 Dispositif d'attelage amovible : mise en place de la boule d'attelage

Précontrainte de la boule d'attelage (si nécessaire)

  • Introduisez la clé(1)  => fig. 205 dans la serrure de la molette puis tournez-la vers le repère rouge.
  • Sortez la molette dans le sens de la flèche(A)et tournezla ensuite, en position tirée, dans le sens de la flèche (B) jusqu'à crantage du pivot de verrouillage (2) et la sortie (visible) du pivot de déclenchement (3).

Mise en place de la boule d'attelage

  • Introduisez la boule d'attelage précontrainte dans le tube de fixation et poussez-la vers le haut  fig. 206, dans le sens de la flèche  . Le verrouillage intervient de façon automatique. Le clipsage doit être nettement audible.
  • Bloquez la boule d'attelage en tournant la clé vers le repère vert.
  • Retirez la clé.

Suite  « Montage de la boule d'attelage (étape 4) ».

ATTENTION !

  • Si vous ne parvenez pas à précontraindre la boule d'attelage comme décrit précédemment, vous ne devez pas l'utiliser pour des raisons de sécurité. Adressez-vous à un atelier spécialisé.
  • Lors du montage, ne placez pas vos mains au niveau de la molette ou du bouchon obturateur - risque de blessure !
