Mazda 6: Ampoules - Entretien réalisable par le propriétaire - Entretien - Manuel du conducteur Mazda 6Mazda 6: Ampoules

PRUDENCE


PRUDENCE

Ne pas remplacer les ampoules à décharge en xénon soi-même:

Le fait de remplacer des ampoules à décharge en xénon soi-même est dangereux. Etant donné que les ampoules à décharge en xénon requièrent une tension élevée, on risque de subir une décharge électrique si les ampoules ne sont pas manipulées correctement. Lorsque le remplacement des ampoules est requis, s'adresser à un concessionnaire agréé Mazda.

Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:

Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.

Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.

Toujours garder les ampoules halogènes hors de la portée des enfants:

Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.

REMARQUE

  1. Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé Mazda.
  2. Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
  3. Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

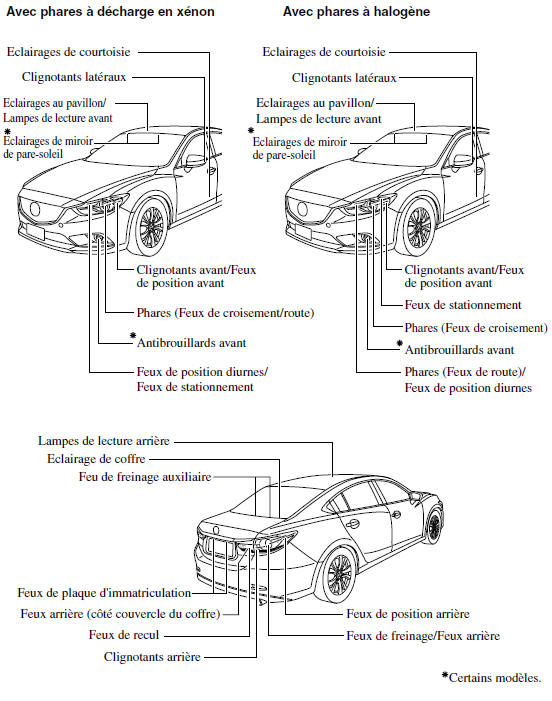

Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à décharge en xénon)

Ampoules des feux de croisement/route

Il n'est pas possible de remplacer les ampoules des feux de croisement/route soi-même. Les ampoules doivent être remplacées par un concessionnaire agréé Mazda.

Phares (avec phares à halogène)

Ampoules de feux de croisement

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite.
  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.


  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.


  1. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.


  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Ampoules de feux de route/Feux de position diurnes

(Côté gauche)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Ouvrir le capot.
  3. Retirer l'attache.


  1. Détacher le cache du filtre à air et créer un espace suffisamment grand pour effectuer les travaux.


  1. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.


  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

(Côté droite)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Ouvrir le capot.
  3. Débrancher l'attache.


  1. Retirer le réservoir du liquide de laveglace et les boulons.


  1. Retirer le guide.


  1. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.


  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de position diurnes/Feux de stationnement (avec phares à décharge en xénon)

En raison de la complexité et la difficulté des opérations, confier le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Clignotants avant/Feux de position avant, feux de stationnement (avec phares à halogène)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite.
  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.


  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.


  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  2. Débrancher l'ampoule de la douille.

Clignotants avant/Feux de position avant

Feux de stationnement (avec phares à halogène)


Feux de stationnement (avec phares à halogène)


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Antibrouillards avant

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite.
  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.


  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.


  1. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.


  1. Tourner l'ensemble douille et ampoule et le retirer. Retirer soigneusement l'ampoule de la douille du réflecteur en la tirant doucement tout droit hors de la douille.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de freinage/feux arrière, feu de freinage auxiliaire, clignotants latéraux

En raison de la complexité et la difficulté des opérations, confier le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Clignotants arrière/feux de position arrière

  1. S'assurer que le contacteur est sur la position d'arrêt et que l'interrupteur de clignotants est sur la position d'arrêt.
  2. Soulever le tapis du coffre.
  3. (Côté gauche) Tirer la section centrale de chaque pièce de retenue en plastique et retirer les pièces de retenue et la poche.

    (Côté droite) Retirer la poche.



  1. Tirer la section centrale de chaque pièce de retenue en plastique et retirer les pièces de retenue et la garniture d'extrémité du coffre.


  1. Tirer la section centrale de chaque pièce de retenue en plastique et retirer les pièces de retenue et la garniture latérale du coffre.


  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  2. Débrancher l'ampoule de la douille.

Clignotants arrière

Feux de position arrière


Feux de position arrière


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux arrière (côté couvercle du coffre), feux de recul

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer les pièces de retenue et la garniture du couvercle du coffre.


  1. (Feux de recul)

Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.


  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  2. Débrancher l'ampoule de la douille.

Feux arrière (côté couvercle du coffre)

Feux de recul


Feux de recul


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de plaque d'immatriculation

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
  3. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remplacement des ampoules d'éclairages intérieurs

Eclairages au pavillon/lampe de lecture avant, lampe de lecture arrière, éclairages de miroir de pare-soleilí, éclairages de courtoisie

  1. Enrober d'un chiffon doux un petit tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
  2. Débrancher l'ampoule en la tirant.

Eclairages au pavillon/Lampes de lecture avant


Lampes de lecture arrière


Lampes de lecture arrière

Eclairages de miroir de pare-soleil


Eclairages de miroir de pare-soleil

Eclairages de courtoisie


Eclairages de courtoisie


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

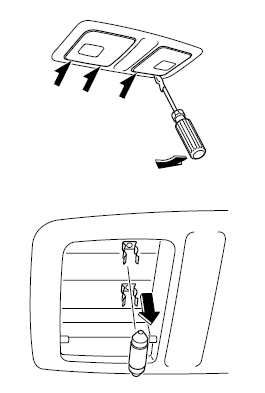

Eclairage de coffre

  1. Appuyer sur les deux cotés du capuchon de la lentille et le retirer.
  2. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
