Ils fonctionnent contact mis ou contact coupé jusqu'à l'ouverture de la porte conducteur (limité à environ 5 minutes).

occupants arrièreSécurité
occupants arrière Le conducteur peut interdire le fonctionnement des lève-vitres et, suivant véhicule, des portes arrière en appuyant sur le contacteur 4. L'allumage du témoin intégré au contacteur confirme la condamnation.

Responsabilité du conducteur Ne quittez jamais votre véhicule, carte RENAULT à l'intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. En cas de coincement d'une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné.

Risque de blessures graves.

Lève-vitres électriques


Lève-vitres électriques Appuyez ou tirez sur le contacteur d'une vitre pour la baisser ou la relever jusqu'à la hauteur désirée : les vitres arrière ne descendent pas complètement.

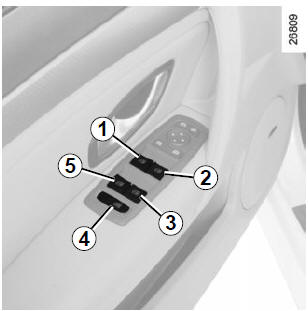

Agissez sur le contacteur :

  1.  pour la vitre conducteur ;
  2.  pour la vitre passager avant ;
  3.  et 5 pour les vitres arrière.

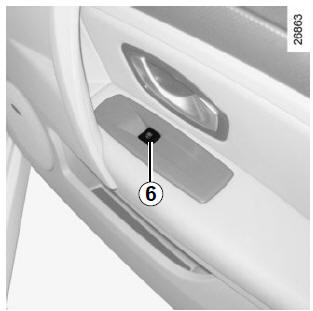

Des places passagers agissez sur le contacteur 6.

Évitez de poser un objet en appui sur une vitre entre-ouverte : risque d'endommagement du lève-vitre.

Mode impulsionnel


Mode impulsionnel

Ce mode s'ajoute, suivant véhicule, au fonctionnement des lève-vitres électriques.

Il peut équiper la vitre conducteur seule ou toutes les vitres.

Appuyez ou tirez à fond (jusqu'en butée) sur le contacteur de la vitre : la vitre s'abaisse ou se relève complètement.

Une action sur le contacteur arrête le fonctionnement de la vitre.

Nota : lorsqu'une vitre rencontre une résistance en fin de course (ex. : doigts...) elle s'arrête puis redescend de quelques centimètres.

Velum


Velum

Manoeuvrez toujours le velum toit ouvrant fermé :

  •  ouverture : poussez une poignée 7 vers le haut puis accompagnez-la jusqu'à l'enrouleur ;
  •  fermeture : tirez une poignée 7 jusqu'à l'encliqueter dans le verrou.

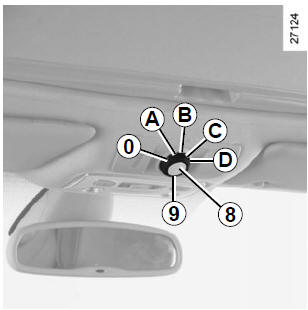

Toit ouvrant


Toit ouvrant

  •  Ouvrez le velum
  •  Entrebâillement : tournez le bouton 9 en position A ;
  •  Ouverture : tournez le bouton 9 en posi tion B, C ou D en fonction de l'ouverture désirée ;
  •  Fermeture : amenez le bouton 9 en position 0.
  • Ne manoeuvrez jamais le toit ouvrant velum fermé.
  •  Ne roulez jamais toit ouvert et velum fermé.

Particularité

Votre véhicule est équipé d'un limiteur d'effort : lorsque la vitre du toit rencontre une résistance en fin de course (ex. : doigts d'une personne...) elle s'arrête puis recule de quelques centimètres.

duResponsabilité
du conducteur

Ne quittez jamais votre véhicule, carte RENAULT à l'intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou le toit ouvrant électrique. En cas de coincement d'une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné.

Risque de blessures graves.

Fermeture à distance des vitres

(véhicules avec lève-vitres impulsionnels à toutes les vitres).

Au verrouillage des portes de l'extérieur si vous exercez deux impulsions rapprochées sur le bouton de verrouillage de la carte RENAULT, ou de la porte conducteur en mode mains libres, toutes les vitres se ferment automatiquement.

Il est recommandé de n'actionner le système que si l'utilisateur voit bien le véhicule et que personne n'est à l'intérieur.

Nota : la fermeture à l'aide de la carte RENAULT désactive le mode mains libres.

fermeture des vitres peutLa
fermeture des vitres peut occasionner des blessures graves.



véhicules quiPour les
véhicules qui en sont équipés, cette manoeuvre activera la supercondamnation.

Assurez-vous que personne n'est resté à l'intérieur du véhicule

Anomalies de fonctionnement

Lève-vitres électriques

En cas de non-fonctionnement de la fermeture d'une vitre, le système bascule en mode non impulsionnel : tirez autant de fois que nécessaire sur le contacteur concerné jusqu'à fermeture complète de la vitre, maintenez le contacteur (toujours côté fermeture) pendant trois secondes puis faites descendre et remonter complètement la vitre pour réinitialiser le système.

Si besoin, adressez-vous à un Représentant de la marque.

Toit ouvrant électrique

Si le toit refuse de se refermer, tournez le bouton 9 en position 0 puis appuyez sur le bouton 8 jusqu'à la fermeture complète du toit : consultez un Représentant de la marque.

Attention, pendant cette manipulation, la fonction limiteur d'effort du toit ouvrant est désactivée. Consultez au plus tôt un Représentant de la marque.

Précautions d'utilisation

  •  veillez à ce que le toit ouvrant soit bien fermé lorsque vous quittez votre véhicule ;
  •  nettoyez tous les trois mois le joint d'étanchéité à l'aide des produits sélectionnés par nos services techniques ;
  •  n'ouvrez pas le toit ouvrant immédiatement après passage sous la pluie ou après avoir lavé votre véhicule.
  •  Véhicule avec barres de toit De manière générale, lorsque le toit est chargé, il est déconseillé de manoeuvrer le toit ouvrant.

    Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit...) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant.

    Adressez-vous à un Représentant de la marque, pour connaître les adaptations possibles.
