AVERTISSEMENT

Le contrôleur de système de convertisseur renferme différents composants haute tension susceptibles d'entraîner des blessures graves, voire mortelles. Le contrôleur de système de convertisseur n'est pas un élément réparable et ne doit en aucun cas être touché, sondé ou subir de modifications.

Note : n'essayez en aucun cas de réparer les câblages ou composants haute tension.

Pour faciliter l'identification, l'isolation des câblages haute tension est de couleur orange.

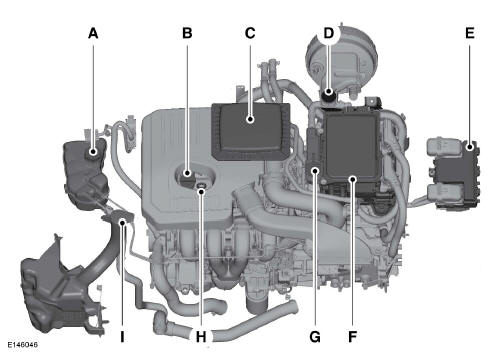

Bouchon du réservoir de liquide de refroidissement du moteur
Bouchon de remplissage d'huile moteur
Couvercle de filtre à air moteur
Bouchon du réservoir de liquide de freins
Boîtier de distribution électrique
Contrôleur de système de convertisseur
Bouchon de réservoir de liquide de refroidissement du contrôleur de système de convertisseur
Jauge de niveau d'huile moteur
Bouchon de réservoir de liquide de lave-glace de pare-brise

Jauge de niveau d'huile moteur

Ouverture et fermeture du capot

Ouverture du capot À l'intérieur du véhicule, tirez la poignée d'ouverture du capot située à gauche sous la planche de bord. Soulevez lég ...

Contrôle de l'huile moteur

Le véhicule doit se trouver sur une surface plane Vérifiez le niveau d'huile avant de démarrer le moteur ou coupez le moteur et attendez 10 minutes pour permettre &ag ...

Autres materiaux:

Filet de séparation
Suivant véhicule, il est utile lors du transport d'animaux ou de bagages pour les isoler de la partie passager. Il peut être positionné : derrière les sièges arrière A, banquette arrière en position relevée ou banquette arrière rabattue ; derrière les sièges a ...

Éclairage intérieur
Les plafonniers avant et central s'allument automatiquement en montant et descendant du véhicule et s'éteignent au bout d'un certain temps. Remarque En cas d'accident avec déploiement d'airbag, les plafonniers sont automatiquement allumés. Plafonnier avant Ac ...

Vue d'ensemble du compartiment-moteur, moteur 4 cylindres
Points de contrôle les plus importants. Fig.218 Moteur 4 cylindres à essence (1) Batterie (2) Orifice de remplissage d'huile-moteur() (3) Réservoir de liquide de frein() (4) Jauge d'huile-moteur (orange) (5) Vase d'expansion du liquide de refroidissement ( ...
