Ford Mondeo: Remplacement d'une roue

Ecrous de roue

Pour obtenir une clé pour écrou de roue antivol et des écrous de roue antivol de rechange, adressez-vous à votre concessionnaire muni du certificat de numéro de référence.

Véhicules avec roue de secours

Si la roue de secours est exactement du même type et de la même taille que les autres roues posées, il est possible de remplacer une des roues par la roue de secours et de continuer à conduire de façon normale.

Si la roue de secours n'est pas identique aux autres roues, une étiquette jaune indiquant les limites de vitesses à respecter doit être présente.

Reportez-vous aux informations suivantes avant de changer une roue.

AVERTISSEMENTS

• Effectuez un parcours aussi court que possible.
• Ne montez jamais simultanément plusieurs roues de secours sur un même véhicule.
• N'effectuez pas de réparations sur le pneu d'une roue de secours.
• Ne faites pas passer le véhicule ainsi équipé dans un tunnel de lavage.
• Si vous ne connaissez pas le type de roue de secours dont vous disposez, ne dépassez pas une vitesse de 80 km/h.
• Posez des chaînes à neige uniquement sur les pneus spécifiés.
• La garde au sol du véhicule peut être réduite. Faites attention lorsque vous vous garer près du bord d'un trottoir.

Note : Votre véhicule peut présenter un agrément de conduite inhabituel.

Levage du véhicule avec cric

AVERTISSEMENTS

N'utilisez le cric fourni avec le véhicule que pour changer une roue en situation d'urgence.

Avant d'utiliser le cric, vérifiez qu'il n'est pas endommagé ni déformé et que son filetage est graissé et exempt d'impuretés.

Ne placez rien entre le cric et le sol ou entre le cric et le véhicule.

Note : Les véhicules équipés d'un kit de mobilité temporaire ne possèdent pas de cric ni de clé à écrou de roue.

Il est recommandé d'utiliser un cric hydraulique d'atelier pour intervertir les pneus été et les pneus hiver.

Note : Utilisez un cric ayant une capacité de levage minimum de 1,5 tonne et équipé d'une plaque de levage d'au moins 80 mm (3,1 pouces) de diamètre.

Véhicules sans kit de mobilité temporaire

Le cric de votre véhicule, la clé à écrou de roue et l'anneau de remorquage sont situés dans le logement de la roue de secours ou derrière le siège arrière, avec l'entonnoir de remplissage de carburant.

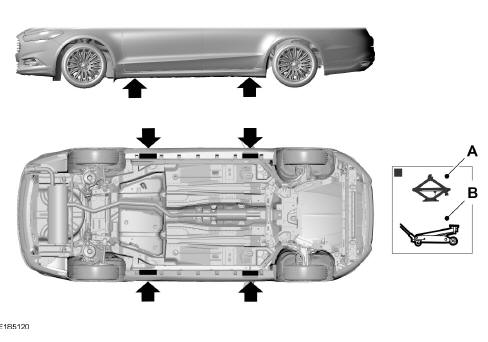

Points de levage du véhicule

AVERTISSEMENT

N'utilisez que les points de levage indiqués. L'utilisation d'autres points de levage peut causer des détériorations de la caisse, de la direction, de la suspension, du moteur, du système de freinage et des canalisations d'alimentation en carburant.

1. Utilisation en cas d'urgence uniquement
2. Entretien

Les indentations au niveau des seuils de porte montrent l'emplacement des points de levage.

Véhicules avec jupes latérales

Dépose d'une roue

AVERTISSEMENTS

• Garez le véhicule de manière à ne pas gêner les autres usagers et à ne pas vous mettre en danger.
• Mettez en place un triangle de signalisation.
• Veillez à ce que le véhicule soit sur une surface stable et plane, avec les roues en position de ligne droite.
• Coupez le contact et serrez le frein de stationnement.
• Si votre véhicule est équipé d'une boîte de vitesses manuelle, placez le levier sélecteur en première ou en marche arrière. S'il est équipé d'une transmission automatique, amenez le levier sélecteur en position (P).
• Aucun passager ne doit rester à bord du véhicule.
• Bloquez la roue diagonalement opposée à l'aide d'une cale appropriée.
• Ne jamais travailler sous un véhicule uniquement soutenu par un cric.

AVERTISSEMENTS

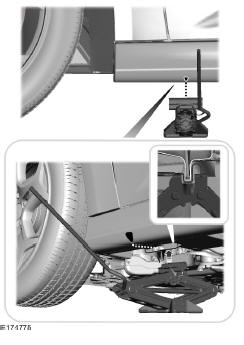

• Veillez à ce que le cric soit à la verticale du point de levage et à ce que sa base soit à plat sur le sol.
• Ne couchez pas les jantes alliage face au sol, ce qui endommagerait la peinture.

Note : La roue de secours est située sous un panneau de plancher dans le coffre.

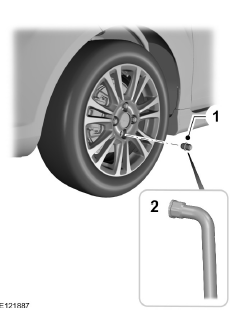

1. Posez la clé pour écrous de roue antivol.

2. Débloquez les écrous de roue.
3. Soulevez le véhicule jusqu'à ce que le pneu soit décollé du sol
4. Retirez les écrous de roues et la roue.

Pose d'une roue

AVERTISSEMENTS

• Veillez à ce que les flèches des pneus directionnels pointent dans le sens de rotation de marche avant du véhicule. Si une roue de secours dont les flèches pointent dans le sens inverse de rotation doit être posée, faites reposer le pneu dans le sens correct par un concessionnaire agréé.
• Utilisez exclusivement des roues et des pneus aux dimensions homologuées. L'utilisation d'autres dimensions risquerait de détériorer le véhicule et d'invalider son homologation.
• Veillez à ce qu'il n'y ait pas de lubrifiant (graisse ou huile) sur les filets ou sur la surface entre les écrous et les jantes de roue. Cela peut entraîner un desserrage des écrous de roue pendant la conduite.
• Ne posez pas de pneus à roulage à plat sur des véhicules qui n'en étaient pas équipés d'origine. Veuillez contacter un concessionnaire agréé pour plus de détails sur la compatibilité.
• Ne jamais fixer de jantes en alliage au moyen d'écrous de roue prévus pour des jantes en acier.
• Les écrous de roue peuvent être remplacés. Vous devez veiller à utiliser uniquement les écrous de roue et les roues spécifiques fournis pour votre véhicule. En cas de doute, veuillez contacter votre concessionnaire agréé.

Note : Les écrous de roues des jantes en alliage et des jantes en acier à rayons peuvent également être utilisés sur la roue de secours avec jante en acier pendant une courte période (deux semaines au maximum).

Note : Veillez à ce que les surface de contact de la jante et du moyeu soient exemptes d'impuretés.

Note : Veillez à ce que les cônes des écrous de roue soient en contact avec la jante.

1. Posez la roue.
2. Posez les écrous de roue et serrez-les à la main.
3. Posez la clé pour écrous de roue antivol.

4. Serrez partiellement les écrous de roue dans l'ordre indiqué.
5. Abaissez le véhicule au sol et retirez le cric.
6. Serrez à fond les écrous de roue dans l'ordre indiqué.
7. Posez l'enjoliveur de roue avec la paume de la main.

AVERTISSEMENT

Faites contrôler le serrage des écrous de roue et la pression de gonflage des pneus dès que possible.
