Audi A4: Montage de la boule d'attelage (étape 2) - Dispositif d'attelage amovible - Mode remorque - Conduite - Manuel du conducteur Audi A4Audi A4: Montage de la boule d'attelage (étape 2)

Dispositif d'attelage amovible : boule d'attelage

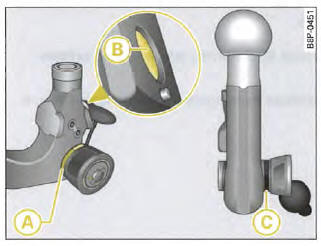

Fig. 203 Dispositif d'attelage amovible : boule d'attelage

Dispositif d'attelage amovible : boule d'attelage

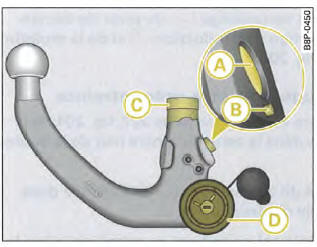

 Fig. 204 Dispositif d'attelage amovible : boule d'attelage

La boule d'attelage doit être propre et en parfait état

  • Vérifiez l'état et la propreté de la boule d'attelage au niveau du pivot de verrouillage (A), du pivot de déclenchement(B), de la tige d'introduction(C)et de la molette  fig. 203.

La boule d'attelage doit être précontrainte

  • Vérifiez si le repère rouge  fig. 204 de la molette se trouve dans la zone du repère noir de la boule d'attelage.
  • Vérifiez si le pivot de verrouillage est enfoncé dans l'alésage de la tige d'introduction.
  • Vérifiez si la molette est nettement en retrait de la boule d'attelage, de sorte qu'il existe un interstice entre la molette et la boule.

La boule d'attelage ne peut être montée que si elle est précontrainte.

Suite  « Montage de la boule d'attelage (étape 3) ».
