Système complet, composé d’un compresseur et d’un fl acon de produit de colmatage, qui vous permet une réparation temporaire du pneumatique, afi n de vous rendre dans le garage le plus proche.

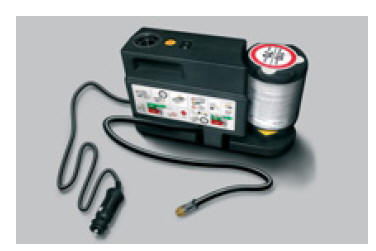

Kit de dépannage provisoire de pneumatique

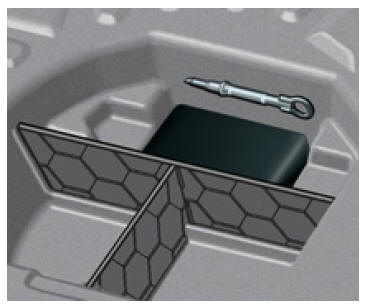

Le kit se situe dans le coffre sous le plancher.
Ce kit de réparation est disponible dans le réseau CITROËN.
Il est prévu pour réparer des trous de 6 mm de diamètre maximum, se situant exclusivement sur la bande de roulement ou sur l’épaule du pneumatique. Evitez d’enlever tout corps étranger ayant pénétré dans le pneumatique. |

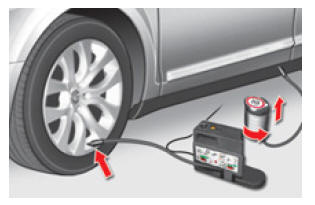

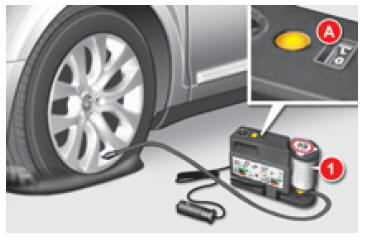

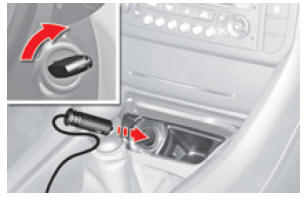

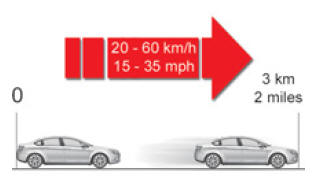

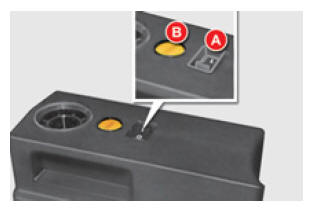

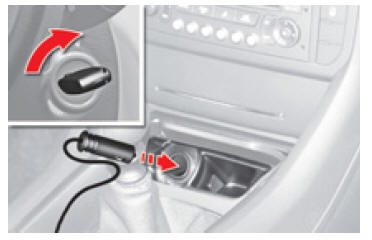

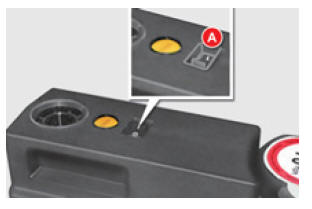

Utilisation du kit
! Si au bout de cinq à dix minutes environ, vous ne parvenez pas à atteindre cette pression, c’est que le pneumatique n’est pas réparable ; consultez le réseau CITROËN pour le dépannage de votre véhicule.
! Faites attention, le fl acon de liquide contient de l’éthylèneglycol, ce produit est nocif en cas d’ingestion et irritant pour les yeux. Tenez ce produit hors de portée des enfants.
La date limite d’utilisation du liquide est inscrite sous le fl acon.
Le fl acon est à usage unique ; même entamé, il doit être remplacé.
Après utilisation, ne jetez pas le fl acon dans la nature, rapportez-le dans le réseau CITROËN ou à un organisme chargé de sa récupération.
N’oubliez pas de vous réapprovisionner avec un nouveau fl acon de produit de colmatage disponible dans le réseau CITROËN.
Si le véhicule est équipé de la détection de sous-gonfl age, le témoin de sous-gonfl age sera toujours allumé après la réparation de la roue jusqu’à la réinitialisation du système par le réseau CITROËN. |
