Ford Mondeo: Dépose d'un phare

Note : Pour déposer les goupilles d'arrêt,
utilisez un tournevis à tête plate pour
soulever les goupilles de déverrouillage
centrales.
- Assurez-vous que la commande des
phares est en position d'arrêt et ouvrez
le capot.

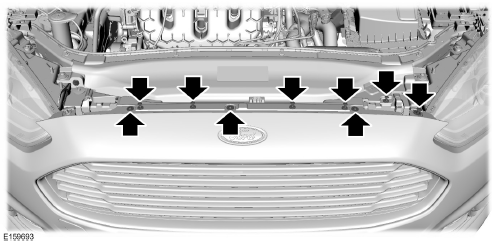

- Déposez les six goupilles d'arrêt qui
fixent le bandeau avant au panneau de
garniture avant.
- Déposez les trois vis supérieures du
revêtement de pare-chocs à l'aide d'un
tournevis à tête plate.
- Déposez la goupille d'arrêt située à
l'intérieur du phare que vous réparez.

- Déposez les deux vis de fixation du
phare à l'aide d'un tournevis à tête
plate.

- Déposez les trois fixations inférieures
de logement de roue en les faisant
tourner dans le sens antihoraire.

- Déposez les deux fixations inférieures
les plus à l'extérieur du revêtement de
pare-chocs avant, seulement du côté
du phare à remplacer, en les faisant
tourner dans le sens antihoraire.

- Séparez le revêtement de pare-chocs
avant de l'aile en tirant doucement le
revêtement de pare-chocs avant vers
l'extérieur du véhicule de 1,2 inches
(3 centimètres).

- Depuis l'avant du véhicule, tirez
doucement le revêtement de
pare-chocs avant de 4 inches
(10 centimètres) en le tenant à côté du
phare à remplacer et à l'avant, en bas
de l'ouverture de roue.

- Tirez doucement l'optique de phare
vers l'extérieur pour le libérer du point
de fixation inférieur.
- Soulevez le phare avec précaution et
déposez-le du véhicule.
- Débranchez le connecteur de
l'optique de phare en appuyant sur
la languette du connecteur.
