Audi A4: Toit ouvrant/pivotant - Ouverture et fermeture - Concernant la présente Notice d'Utilisation - Manuel du conducteur Audi A4Audi A4: Toit ouvrant/pivotant

Valable pour les véhicules: avec toit ouvrant/pivotant

Description

Vous pouvez ouvrir et fermer le toit ouvrant/pivotant à l'aide de la commande rotative fig. 59. La commande rotative dispose de plusieurs positions d'ouverture et de fermeture ; elle fonctionne uniquement lorsque le contact d'allumage est mis. Seule la position (ô) de la commande rotative permet d'ouvrir le toit.

Le toit ouvrant/pivotant fonctionne encore 10 minutes environ après la coupure du contact d'allumage. L'ouverture de l'une des portes

avant entraîne toutefois la mise hors circuit de la commande du toit ouvrant/pivotant.

Valable pour les véhicules: avec toit ouvrant/pivotant

Ouverture/pivotement

Les bruits du vent sont moins importants en position d'ouverture « confort ».

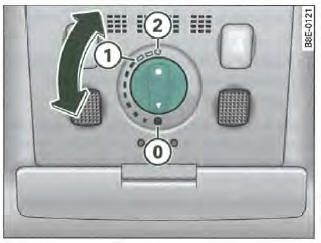

Vue partielle du pavillon : commande rotative du toit ouvrant/pivotant

Fig. 59 Vue partielle du pavillon : commande rotative du toit ouvrant/pivotant

Position confort

  • Amenez la commande en position (1) => fig. 59. Elle s'enclenche de manière audible. Le toit s'ouvre maintenant en position confort. Dans cette position, les bruits du vent sont peu importants.

Ouverture

  • Tournez et maintenez la commande dans la position (2) jusqu'à ce que le toit ait atteint la position souhaitée. Les bruits du vent peuvent, dans cette position, être plus importants.

Pivotement

  • Amenez la commande rotative en position de base .

  • En position de base, pressez brièvement la commande pour que le toit pivotecomplètement.
  • Pour ouvrir le toit dans une position intermédiaire, pressez et maintenez la commande enfoncée jusqu'à ce que le toit ait atteint la position souhaitée.

Dès que vous relâchez la commande qui est en position (2), elle revient en position (1).

Le pare-soleil destiné à empêcher un trop fort ensoleillement dans l'habitacle s'ouvre en même temps que le toit. Vous pouvez le refermer manuellement lorsque le toit est fermé.

Si vous garez votre véhicule au soleil, nous vous recommandons de tirer le pare-soleil. Lorsque vous garez votre véhicule ou en cas de pluie soudaine, vous devez veiller à ce que le toit pivotant soit bien fermé surtout si le pare-soleil est tiré.

Pour de plus amples informations concernant la fermeture confort

Valable pour les véhicules: avec toit ouvrant/pivotant

Fermeture

Tournez la commande en position =>,
fig. 59 pour refermer le toit .

Fermeture du toit pivoté

  • Tirez la commande et maintenez-la jusqu'à ce que le toit pivotant s'est abaissé à la position souhaitée.
  • Tirez brièvement la commande pour que le toit pivotant se ferme automatiquement. Tirez de nouveau brièvement la commande pour arrêter le t o i t pivotant à n'importe quelle position intermédiaire

ATTENTION !

Ne fermez jamais le toit ouvrant/pivotant sans le surveiller ou de manière incontrôlée - risque de blessures I Pour cette raison, retirez toujours la clé de contact lorsque vous quittez votre véhicule.

Valable pour les véhicules: avec toit outrant/pivotant, avec verrouillage central

Fermeture confort

Lorsqu'il est ouvert, le toit ouvrant/pivotant peut être fermé de l'extérieur.

  • Insérez la clé dans la serrure de la porte du conducteur et maintenez-la en position de fermeture, ou appuyez sur la touche de fermeture de la radiocommande, jusqu'à ce que le toit ouvrant/pivotant soit fermé

ATTENTION !

Ne fermez jamais le toit ouvrant/pivotant sans le surveiller ou de manière incontrôlée - risque de blessures!

Valable pour les véhicules: avec toit ouvrant/pivotant

Toit solaire ouvrant/pivotant

Les cellules solaires du toit fournissent le courant électrique pour le fonctionnement du climatiseur en mode de ventilation.

Le toit solaire fonctionne comme décrit pour le toit ouvrant/pivotant normal.

La garniture intérieure est fixée au toit solaire et ne peut pas être tirée séparément.

Valable pour les véhicules: avec toit ouvrant/pivotant

Fonction électrique de fermeture d'urgence

Le toit ouvrant peut être fermé électriquement en cas d'urgence.

Le toit ouvrant est pourvu d'une protection contre les surcharges. S'il n'est pas possible de le fermer en mode normal, il peut être fermé via la f o n c t i o n de fermeture d'urgence.

  • Amenez la commande rotative en position de base (o) =>, fig. 59.
  • Tirez la commande et maintenez-la t i r ée jusqu'à ce que le t o i t ouvrant soit fermé.

ATTENTION !

Ne fermez jamais le toit ouvrant/pivotant sans le surveiller ou de manière incontrôlée - risque de blessures ! Pour cette raison, retirez toujours la clé de contact lorsque vous quittez votre véhicule.

Valable pour les véhicules: avec toit ouvrant/pivotant

Fonction mécanique de fermeture d'urgence

Le toit ouvrant peut être fermé manuellement en cas d'urgence.

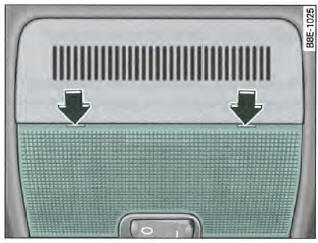

Vue partielle du pavillon : point de placement du tournevis

Fig. 60 Vue partielle du pavillon : point de placement du tournevis

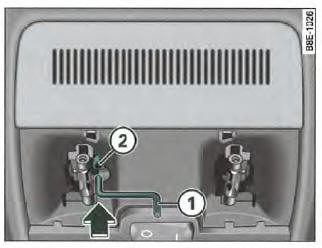

Vue partielle du pavillon : manivelle pour commande d'urgence

Fig. 61 Vue partielle du pavillon : manivelle pour commande d'urgence

Introduisez avec précaution la lame plate du tournevis (compris dans l'outillage de bord) au niveau de la partie arrière du verre du plafonnier => fig. 60.

  • Retirez le verre du plafonnier vers le bas.
  • Retirez la manivelle de la face intérieure du couvercle des fusibles
  • Insérez la manivelle (1) jusqu'en butée dans l'alésage hexagonal (2)
  • Maintenez la manivelle enfoncée et tournez-la pour fermer le toit.
  • Remontez ensuite le verre du plafonnier en engageant d'abord les ergots en plastique puis en poussant le verre vers le haut.
  • Faites remédier au dysfonctionnement.

Nota

Pour tourner plus facilement la manivelle de la commande d'urgence, utilisez la poignée du tournevis. Pour ce faire, retirez le tournevis de la poignée et enfoncez la poignée sur la manivelle.
