Renault Laguna: Aux ceintures avant - Dispositifs de retenue complémentaires - Faites connaissance avec votre véhicule - Manuel du conducteur Renault LagunaRenault Laguna: Aux ceintures avant

Suivant véhicule, ils peuvent être constitués de :

  •  prétensionneurs d'enrouleur de ceinture de sécurité ;
  •  prétensionneurs de ventrale ;
  •  limiteurs d'effort de thorax ;
  •  airbags antiglissement ;
  •  airbags frontaux conducteur et passager.

Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l'occasion de chocs frontaux.

Suivant le niveau de violence du choc, le système peut déclencher :

  •  le blocage de la ceinture de sécurité ;
  •  le prétensionneur de l'enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ;
  •  l'airbag antiglissement pour plaquer l'occupant sur son siège ;
  •  l'airbag frontal " petit volume " ;
  •  le prétensionneur de ceinture ventrale pour plaquer l'occupant sur son siège ;
  •  l'airbag frontal " grand volume ".

Prétensionneurs


Prétensionneurs

Les prétensionneurs servent à plaquer la ceinture contre le corps, à plaquer l'occupant sur son siège et à augmenter ainsi son efficacité.

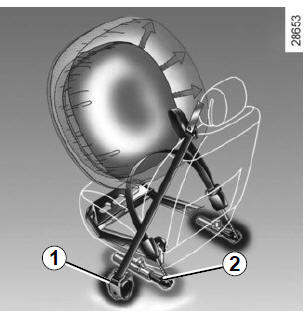

Contact mis, lors d'un choc de type frontal important et suivant la violence du choc, le système peut déclencher :

  •  le prétensionneur de l'enrouleur de ceinture de sécurité 1 qui rétracte instantanément la ceinture ;
  •  le prétensionneur de ventrale 2 sur les sièges avant.
À la suite d'un accident,

  • À la suite d'un accident, faites vérifier l'ensemble des moyens de retenue.
  •  Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.
  •  Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les prétensionneurs et airbags.
  •  Le contrôle des caractéristiques électriques de l'allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté.
  •  Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l'élimination du générateur de gaz des prétensionneurs et airbags.

Limiteur d'effort

À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

Airbag antiglissement

Situé sous chacune des assises des sièges avant, il se déploie pour limiter le glissement de l'occupant sous la ceinture.

Airbag conducteur et passager

Il équipe les places avant côté conducteur et passager.

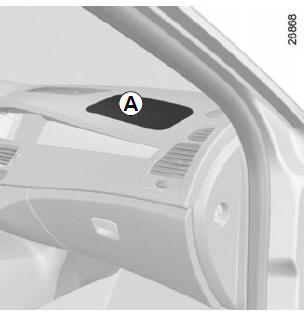

Un marquage " Airbag " sur le volant, la planche de bord (zone de l'airbag A) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappellent la présence de cet équipement.

Chaque système airbag est composé de :

  •  un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ;
  •  un boîtier électronique de surveillance du système commandant l'allumeur électrique du générateur de gaz ;
  •  un témoin de contrôle unique au tableau de bord ;
    au tableau de bord ;
  •  des capteurs déportés.


d'airbag utiliseLe système
d'airbag utilise un principe pyrotechnique, ce qui explique qu'à son déploiement, il produit de la chaleur, libère de la fumée (ce qui n'est pas le signe d'un départ d'incendie) et génère un bruit de détonation. Le déploiement de l'airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments.

Fonctionnement


Fonctionnement

Le système n'est opérationnel que contact mis.

Lors d'un choc violent de type frontal, les airbags se gonflent rapidement, permettant ainsi d'amortir l'impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord ; puis ils se dégonflent immédiatement après le choc afin d'éviter toute entrave pour quitter le véhicule.

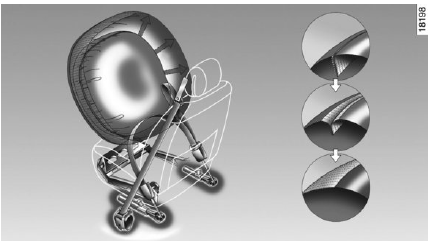

Particularité de l'airbag frontal

Suivant la violence du choc, celui-ci possède deux volumes de déploiement et intègre un système de ventilation :

  •  airbag " petit volume ", c'est le premier degré de déploiement ;
  •  airbag " grand volume ", les coutures de l'airbag se déchirent de manière à libérer un volume plus important du sac (cas des chocs les plus violents).

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.

concernant l'airbag conducteurAvertissements
concernant l'airbag conducteur
  •  Ne modifier ni le volant, ni son coussin.
  •  Tout recouvrement du coussin du volant est interdit.
  •  Ne fixer aucun objet (épinglette, logo, montre, support de téléphone...) sur le coussin.
  •  Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque).
  •  Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe " Réglage de la position de conduite " dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac.

Avertissements concernant l'airbag passager

  •  Ne pas coller ni fixer d'objets (épinglettes, logo, montre, support de téléphone...) sur la planche de bord dans la zone de l'airbag.
  •  Ne rien interposer entre la planche et l'occupant (animal, parapluie, canne, paquets...).
  •  Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête...) de la planche.
  •  Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc.

IL EST INTERDIT D'INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS.

(reportez-vous au paragraphe " Sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1)

Avertissements concernant l'airbag antiglissement

N'installez pas d'enfant de moins de 12 ans à cette place. De même, le déploiement de l'airbag antiglissement peut projeter violemment les objets posés sur l'assise du siège.

Risque de blessures graves.

    Dispositifs de retenue complémentaires
    ...

    Aux ceintures arrière
    Suivant véhicule, ils peuvent être constitués de :  prétensionneurs de ceintures intégrés aux enrouleurs,  limiteur d'effort. Ces systèmes sont prévus pour fonctionner s ...
