Ford Mondeo: Active Park Assist - Dispositifs d'aide au stationnement - Manuel du conducteur Ford MondeoFord Mondeo: Active Park Assist

Aide au stationnement en parallèle, au stationnement perpendiculaire et à la sortie de stationnement

AVERTISSEMENTS

  • Vous devez rester dans le véhicule lorsque le système est activé. Vous êtes responsable du contrôle de votre véhicule et de la gestion du système en toutes circonstances, et devez intervenir le cas échéant. Le non-respect de ces instructions peut entraîner une perte de contrôle de votre véhicule et des blessures corporelles graves, voire mortelles.
  • Les capteurs peuvent ne pas détecter des objets sous une forte pluie ou dans d'autres conditions pouvant produire des réflexions perturbantes.

Le système balaye la zone adjacente des deux côtés du véhicule afin de repérer une place de stationnement adaptée.

Le système vous informe lorsqu'il a repéré une place de stationnement adaptée.

Lorsque vous arrêtez votre véhicule, le système prend le contrôle de la direction afin de guider le véhicule jusqu'à la place de stationnement.

L'aide à la sortie de stationnement sort automatiquement votre véhicule d'une place de stationnement en parallèle (mains libres) pendant que vous contrôlez l'accélération, le changement de vitesses et le freinage. Le système vous donne des instructions visuelles et sonores pour vous aider à vous insérer dans la circulation.

Le système est susceptible de ne pas fonctionner correctement dans les conditions suivantes :

  • Vous utilisez une roue de secours, ou si un pneu présente une usure plus importante que les autres pneus.
  • Vous utilisez un pneu d'une taille non recommandée par Ford.
  • Vous tentez de vous garer au niveau d'une courbe étroite.
  • Le bord du véhicule stationné à proximité est bien au-dessus du sol (par exemple, un bus, une dépanneuse ou un camion à plateau).
  • Les conditions climatiques sont défavorables (fortes pluies, neige, brouillard, etc.).

Note : les capteurs, situés sur le pare-chocs ou le bandeau, doivent être exempts de neige, de glace et d'accumulation importante de poussière. Si les capteurs sont recouverts, la précision du système peut en être affectée. Ne nettoyez pas les capteurs avec des objets pointus.

N'utilisez pas le système si :

  • vous avez attaché un corps étranger (un porte-vélo ou une remorque) à l'avant ou à l'arrière de votre véhicule, ou à proximité des capteurs ;
  • vous avez attaché un objet qui dépasse du toit (une planche de surf) ;
  • un corps étranger endommage ou obstrue le pare-chocs avant ou arrière, ou les capteurs latéraux ;
  • vous n'utilisez pas une taille de pneu appropriée sur votre véhicule (par exemple, utilisation d'une petite roue de secours).

Utilisation de l'aide active au stationnement - Stationnement en parallèle

le bouton Appuyez une fois sur
le bouton situé sur la console centrale à proximité du levier de changement de vitesses.

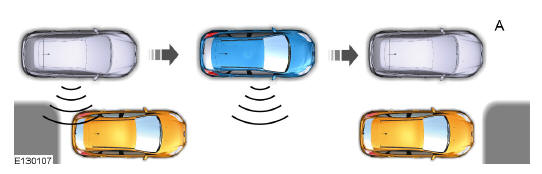

Si la vitesse de votre véhicule est inférieure à 30 km/h, le système balaie automatiquement les deux côtés de votre véhicule afin de détecter une place de stationnement disponible. Le système affiche un message et un graphique correspondant afin d'indiquer qu'il recherche une place de stationnement.

Utilisez les clignotants pour sélectionner soit le côté gauche, soit le côté droit de votre véhicule.

Note : Si vous ne faites aucun choix, le système choisit par défaut l'aide au stationnement du côté passager du véhicule.

Lorsque le système trouve une place


Lorsque le système trouve une place adaptée, il affiche un message et un signal retentit. Arrêtez votre véhicule et suivez les instructions qui s'affichent à l'écran. Si votre véhicule roule très lentement, il peut être nécessaire d'avancer un peu avant que le système ne soit prêt pour le stationnement.

Note : vous devez veiller à ce que la place sélectionnée reste dégagée à tout moment pendant toute la manoeuvre. Note : l'aide active au stationnement peut ne pas détecter le mobilier urbain et d'autres éléments. Assurez-vous que la place sélectionnée convient au stationnement du véhicule. Note : lorsque vous cherchez une place de stationnement, vous devez conduire autant que possible votre véhicule de façon parallèle aux autres véhicules. Note : le système propose toujours la dernière place de stationnement détectée (par exemple, si votre véhicule détecte plusieurs places, le système propose la dernière place trouvée). Note : si la vitesse du véhicule est supérieure à 35 km/h environ, le système affiche un message vous demandant de ralentir.

Pilotage automatique dans la place de stationnement

Note : si la vitesse du véhicule est supérieure à 9 km/h, ou si un objet interrompt une manoeuvre, la fonction de pilotage automatique est désactivée et vous devez donc reprendre le contrôle de votre véhicule.

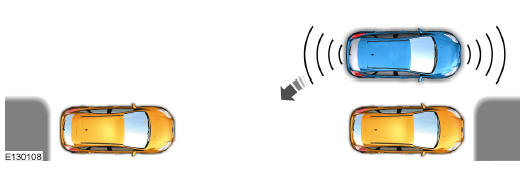

Lorsque vous placez la transmission en position de marche arrière (R) et que vos mains ne sont pas sur le volant (et que rien ne gène le mouvement), votre véhicule se dirige tout seul vers la place de stationnement. Le système affiche des instructions pour vous aider à bien placer votre véhicule dans la place de stationnement.

Dès que vous estimez que votre véhicule


Dès que vous estimez que votre véhicule est correctement stationné, ou que le système d'aide au stationnement émet un signal sonore continu (en plus de l'affichage d'un message et de l'émission d'un signal), arrêtez complètement votre véhicule.

Une fois le pilotage automatique terminé, le système affiche un message et un signal sonore retentit pour indiquer que le processus d'aide active au stationnement est terminé. Il vous incombe de vérifier le stationnement de votre véhicule et de procéder aux ajustements nécessaires avant de quitter votre véhicule.

Utilisation de l'aide active au stationnement - Stationnement perpendiculaire

sur le bouton Appuyez deux fois
sur le bouton situé sur la console centrale à proximité du levier de changement de vitesses.

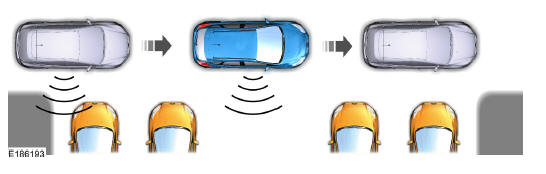

Le système affiche un message et un graphique correspondant afin d'indiquer qu'il recherche une place de stationnement. Utilisez les clignotants pour sélectionner soit le côté gauche, soit le côté droit de votre véhicule.

Note : Si vous ne faites aucun choix, le système choisit par défaut l'aide au stationnement du côté passager du véhicule.

Lorsque le système trouve une place


Lorsque le système trouve une place adaptée, il affiche un message et un signal retentit. Arrêtez votre véhicule et suivez les instructions qui s'affichent à l'écran. Si votre véhicule roule très lentement, il peut être nécessaire d'avancer un peu avant que le système ne soit prêt pour le stationnement.

Note : vous devez veiller à ce que la place sélectionnée reste dégagée à tout moment pendant toute la manoeuvre. Note : lorsque vous cherchez une place de stationnement, vous devez conduire autant que possible votre véhicule de façon perpendiculaire aux autres véhicules. Note : le système propose toujours la dernière place de stationnement détectée (par exemple, si votre véhicule détecte plusieurs places, le système propose la dernière place trouvée). Note : si la vitesse du véhicule est supérieure à 30 km/h environ, le système affiche un message vous demandant de ralentir.

Pilotage automatique dans la place de stationnement

Note : si la vitesse du véhicule est supérieure à 9 km/h, ou si un objet interrompt une manoeuvre, la fonction de pilotage automatique est désactivée et vous devez donc reprendre le contrôle de votre véhicule.

Lorsque vous placez la transmission en


Lorsque vous placez la transmission en position de marche arrière (R) et que vos mains ne sont pas sur le volant (et que rien ne gène le mouvement), votre véhicule se dirige tout seul vers la place de stationnement. Le système affiche des instructions pour vous aider à bien placer votre véhicule dans la place de stationnement.

Dès que vous estimez que votre véhicule est correctement stationné, ou que le système d'aide au stationnement émet un signal sonore continu (en plus de l'affichage d'un message et de l'émission d'un signal), arrêtez complètement votre véhicule.

Une fois le pilotage automatique terminé, le système affiche un message et un signal sonore retentit pour indiquer que le processus d'aide active au stationnement est terminé. Il vous incombe de vérifier le stationnement de votre véhicule et de procéder aux ajustements nécessaires avant de quitter votre véhicule.

Utilisation de l'aide active au stationnement - Aide à la sortie de stationnement

véhicule est arrêté Lorsque votre
véhicule est arrêté dans une place de stationnement en parallèle, appuyez sur le bouton d'aide active au stationnement.

Le système affiche un message vous demandant d'indiquer une direction.

Utilisez le clignotant pour signaler de quel côté de votre véhicule vous souhaitez quitter la place de stationnement.

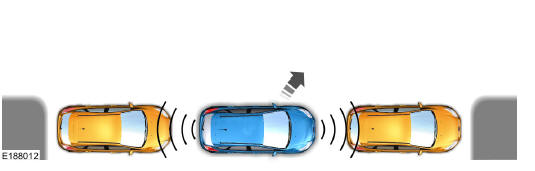

Le système détermine l'espace disponible


Le système détermine l'espace disponible à l'avant et à l'arrière de votre véhicule et sort automatiquement votre véhicule de la place de stationnement en parallèle (mains libres) pendant que vous contrôlez l'accélération, le changement de vitesses et le freinage. Le système vous donne des instructions visuelles et sonores pour vous aider à vous insérer dans la circulation.

Une fois que votre véhicule a dépassé le véhicule ou l'objet situé à proximité, le système vous aide à prendre le contrôle de la direction pour terminer de sortir de la place de stationnement.

Note : si l'espace à l'avant de votre véhicule permet une sortie facile, l'aide à la sortie de stationnement peut ne pas être disponible.

Désactivation de l'aide active au stationnement

Vous pouvez désactiver le système manuellement en :

  • appuyant deux fois sur le bouton d'aide active au stationnement ;
  • posant vos mains sur le volant de direction pendant la manoeuvre et en prenant le contrôle ;
  • roulant à plus de 35 km/h environ pendant 30 secondes lors d'une recherche active de stationnement ;
  • roulant à plus de 9 km/h pendant le pilotage automatique.
  • Désactivation du système antipatinage.

Le système peut également être désactivé lorsque :

  • Le système antipatinage est activé.
  • Le système de freinage antiblocage est activé ou défectueux.

En cas de problème avec le système, un message d'avertissement s'affiche et un signal sonore retentit. Dans des conditions normales, des messages concernant le système peuvent s'afficher occasionnellement. Si le système génère des erreurs récurrentes ou fréquentes, contactez un concessionnaire agréé pour faire entretenir votre véhicule.

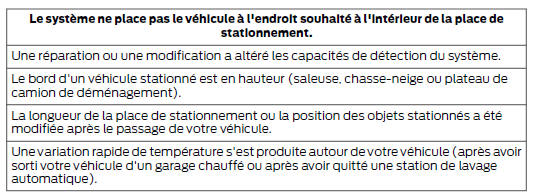

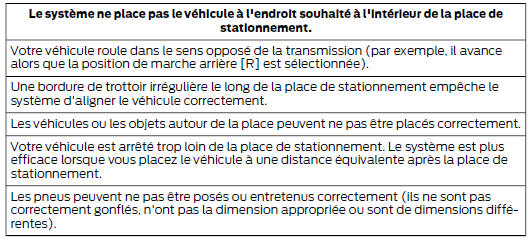

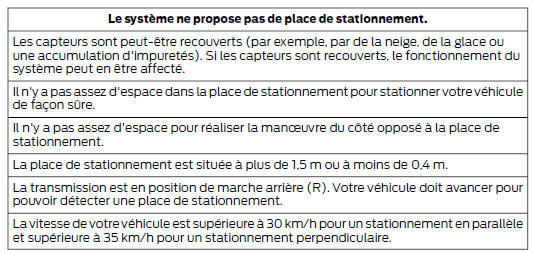

Diagnostic du système
