Version cinq portes


Version cinq portes

Du fait de la nécessité de démonter des protecteurs, nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.

interventionAvant toute
intervention dans le compartiment moteur, coupez impérativement le contact par appui sur le bouton d'arrêt du moteur (reportez- vous au paragraphe " démarrage, arrêt du moteur " en chapitre 2).

Feux de croisement / de route à lampes halogènes


Feux de croisement / de route à lampes halogènes

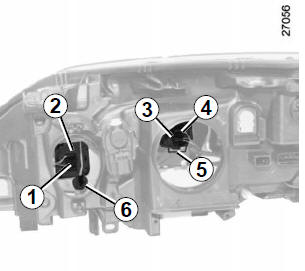

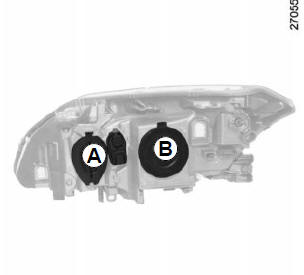

Déposez le cache A ou B puis déclippez la lampe 2 en appuyant sur le connecteur 1, et sortez l'ensemble de son logement ou déposez le ressort 5 puis le connecteur 4 de la lampe 3.

Type de lampe : utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.

Type de la lampe 2 et 3 : H7.

Ne touchez pas le verre de la lampe.

Tenez-la par son culot.

La lampe changée, veillez à bien repositionner le cache.

Feu de position avant

Nota : l'ampoule de feu de position 6 est désactivée, il n'y a pas nécessité de la changer.

Feu indicateur de direction

Consultez un Représentant de la marque.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.



interventions àLors des
interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

Version cinq portes (suite)


Version cinq portes (suite)

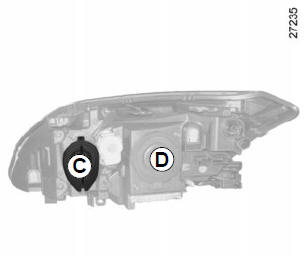

Feux de croisement à lampes au Xénon D

Type de lampe : D1S.

danger de manipulerDu fait du
danger de manipuler un dispositif sous haute tension, le remplacement de ce type de lampe doit être réalisé par un Représentant de la marque.

Feu de jour / de position avant

Nota : les ampoules de feu de jour et de position sous le cache C sont désactivées, il n'y a pas nécessité de les changer.

Feu indicateur de direction

Consultez un Représentant de la marque.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.



de ce dispositifLe montage
de ce dispositif nécessitant une technologie spécifique, il est interdit de monter un projecteur équipé de lampes au Xénon sur une version non conçue pour recevoir ce dispositif.

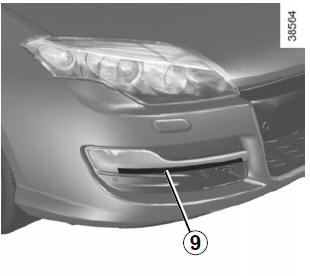

Feux de jour/de position 9


Feux de jour/de position 9

Consultez un Représentant de la marque.

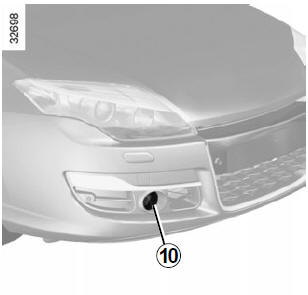

Feux de brouillard avant 10


Feux de brouillard avant 10 (Suivant véhicule)

Du fait de la nécessité de démonter le bouclier avant, nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessure.



intervention (ou modification)Toute
intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l'adaptation, car un branchement incorrect pourrait entraîner la détérioration de l'installation électrique (câblage, organes, en particulier l'alternateur).

Version deux portes


Version deux portes

Du fait de la nécessité de démonter des organes (la batterie, son support...), nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.

interventionAvant toute
intervention dans le compartiment moteur, coupez impérativement le contact par appui sur le bouton d'arrêt du moteur (reportez- vous au paragraphe " démarrage, arrêt du moteur " en chapitre 2).

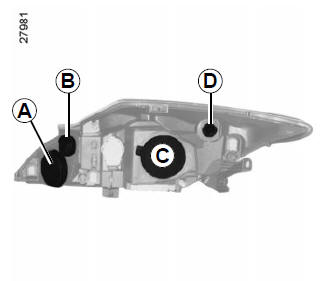

Feux de jour A, feux de position avant B et feux indicateur de direction D

Consultez un Représentant de la marque.

Feux de croisement à lampes au Xénon C

Type de lampe : D1S.

de ce dispositifLe montage
de ce dispositif nécessitant une technologie spécifique, il est interdit de monter un projecteur équipé de lampes au Xénon sur une version non conçue pour recevoir ce dispositif.



Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.



danger de manipulerDu fait du
danger de manipuler un dispositif sous haute tension, le remplacement de ce type de lampe doit être réalisé par un Représentant de la marque.



interventions àLors des
interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.
