Version cinq portes


Version cinq portes

Feu indicateur de direction

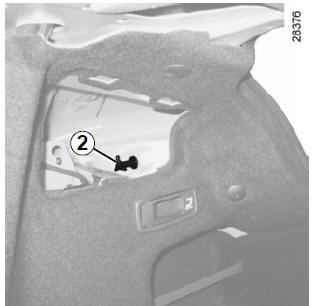

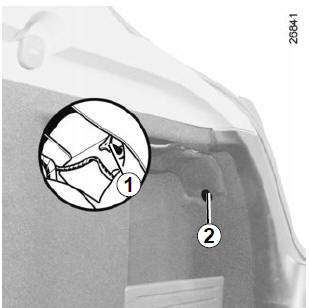

Depuis le coffre, dévissez le quart de tour 2 pour accéder à la vis 1.

Dévissez-la puis tirez sur le bloc-feux vers l'extérieur.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

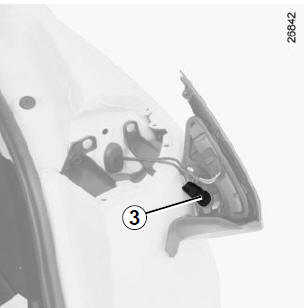

Dévissez le porte-lampes 3 d'un quart


Dévissez le porte-lampes 3 d'un quart de tour.

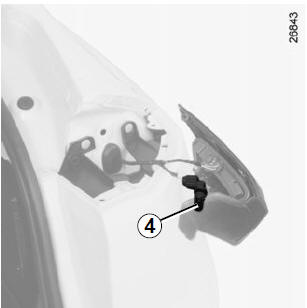

Remplacez la lampe 4.


Remplacez la lampe 4.

Type de lampe : W16W.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Feu de recul


Feu de recul

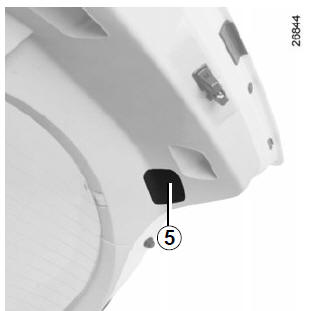

Depuis le coffre, déclippez la trappe 5.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

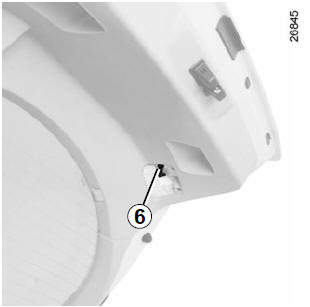

Dévissez la vis 6 pour pouvoir retirer le

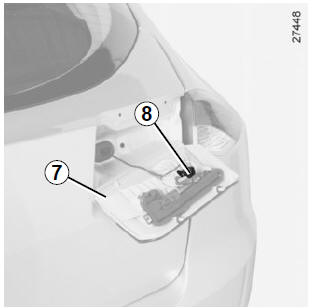

Dévissez la vis 6 pour pouvoir retirer le bloc-feux 7 en le poussant vers l'extérieur.

Dévissez le porte-lampes 8 d'un quart de tour puis remplacez la lampe.

Type de lampe : W16W.

Feu de brouillard arrière

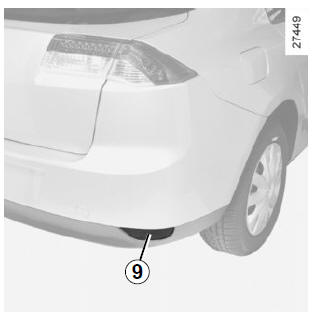

Dévissez le porte-lampe 9 en le tournant vers le centre du véhicule en y accédant par dessous.

Type de lampe : P21W.

Nota : seule la lampe côté conducteur s'allume.



Version Break


Version Break

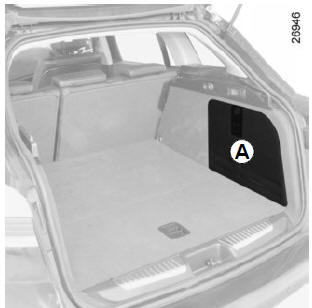

Depuis le coffre, dégagez la moquette latérale.

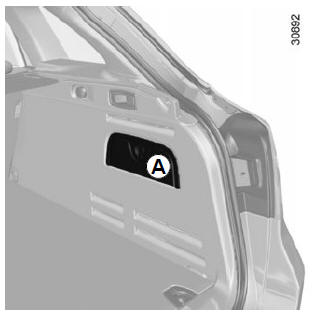

Nota : suivant véhicule, il sera nécessaire de démonter la porte du rangement A.

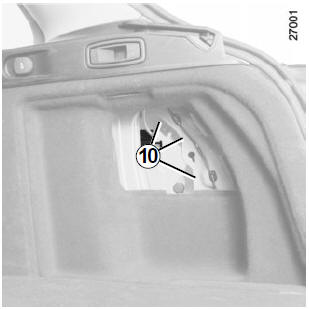

De l'intérieur, desserrez les trois vis 10 puis, de l'extérieur, dégagez le bloc feux en le tirant vers l'arrière puis déclippez le porte-lampe.

Remplacez la lampe concernée.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

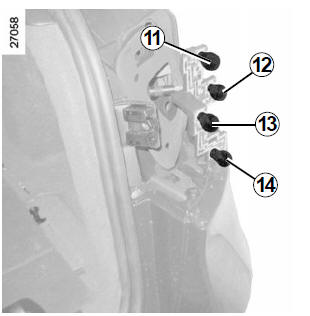

11 Feu de position / feu de stop


11 Feu de position / feu de stop

Type de lampe : P21/5W.

12 Feu indicateur de direction

Type de lampe : PY21W.

13 Feu de recul

Type de lampe : P21W.

14 Feu de brouillard arrière

Type de lampe : P21W.

Accessibilité pour les véhicules équipés d'un hautparleur dans le coffre


Accessibilité pour les véhicules équipés d'un hautparleur dans le coffre côté gauche

Depuis le coffre, dégagez la moquette latérale.

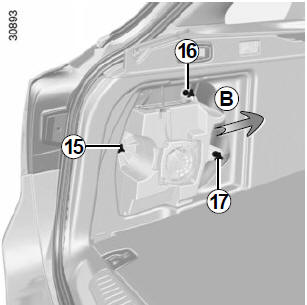

Desserrez les trois vis 15, 16 et 17 puis, dégagez le haut-parleur.

Nota : pour les versions 5 portes, saisissez le caisson à deux mains, ramenez la partie haute du caisson vers vous tout en maintenant la fixation 16 en butée contre la garniture.

Poussez le caisson vers l'avant du véhicule (mouvement B) puis sortez le caisson.

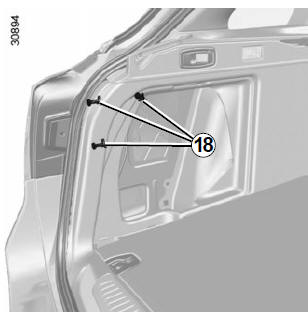

De l'intérieur, desserrez les trois vis 18


De l'intérieur, desserrez les trois vis 18 puis, de l'extérieur, dégagez le bloc feux en le tirant vers l'arrière puis déclippez le porte-lampe.

Remplacez la lampe concernée.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.



sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Version deux portes


Version deux portes

Feu indicateur de direction

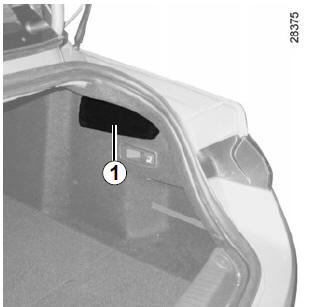

Depuis le coffre, basculez le cache 1 vers le haut et retirez-le pour accéder à l'arrière du feu.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Dévissez la vis 2 puis tirez sur le blocfeux


Dévissez la vis 2 puis tirez sur le blocfeux vers l'extérieur.

Du fait de la nécessité de démonter des caches protecteurs, nous vous conseillons de faire remplacer les autres lampes de l'éclairage arrière par un Représentant de la marque.

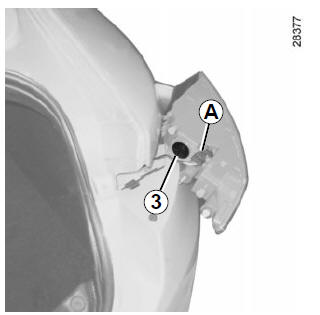

Dévissez le porte-lampes 3 d'un quart


Dévissez le porte-lampes 3 d'un quart de tour.

Remplacez la lampe.

Type de lampe : PY21W.

Lors du remplacement d'une ampoule, ne touchez pas au circuit électrique A.

Risque de détérioration du feu.

Versions cinq portes, break et deux portes


Versions cinq portes, break et deux portes

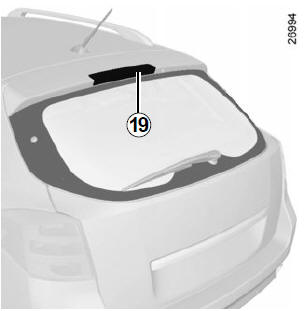

Troisième feu stop 19

Consultez un Représentant de la marque.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Éclaireurs plaque d'immatriculation 20


Éclaireurs plaque d'immatriculation 20

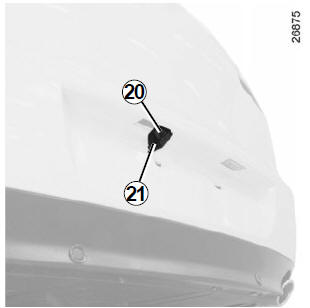

Déclippez l'éclaireur 20 en pressant la languette 21.

Retirez le couvercle de l'éclaireur pour accéder à la lampe.

Type de lampe : navette C5W.

Répétiteurs latéraux 22


Répétiteurs latéraux 22

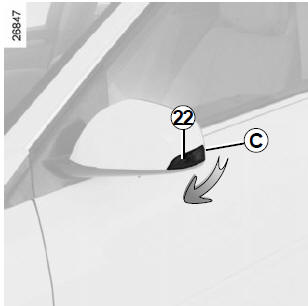

Déclippez le répétiteur 22 (à l'aide un outil type tournevis plat positionnez en C pour basculer le répétiteur de l'arrière vers l'avant du véhicule).

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
