Système de suivi de voie (LDWS) (Canada uniquement)

  • Le LDWS informe le conducteur que le véhicule risque de dévier de sa voie.
  • Le système détecte les lignes blanches (jaunes) sur la voie de circulation à l'aide de la caméra de détection avant (FSC) et, s'il détermine que le véhicule risque de quitter sa voie, il en informe le conducteur en activant le témoin LDWS (vert) et l'alarme sonore LDWS.
  • Utiliser le LDWS lorsque vous conduisez le véhicule sur des routes avec des lignes blanches (jaunes).
  • Pour des véhicules équipés d'un tableau de bord de type A, contrôler l'état du véhicule ou faire inspecter le véhicule par un concessionnaire agréé Mazda conformément à l'indication.
  • Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un avertissement.

    Se référer à Voyants/témoins à la page 4-24.

    Se référer à la section Alerte sonore du système de suivi de voie (LDWS) à la page 7-42.

PRUDENCE


PRUDENCE

Ne pas utiliser le LDWS dans les conditions suivantes.

Il est possible que le système ne fonctionne pas correctement selon les conditions de conduite réelles, entraînant un accident.

  • Conduite sur des routes aux virages serrés.
  • Conduite par mauvais temps (pluie, brouillard et neige).

Les fonctions du LDWS sont limitées.

Toujours suivre la trajectoire à l'aide du volant de direction et conduire prudemment.

Le système n'est pas conçu pour compenser le manque de prudence d'un conducteur et, si vous comptez trop sur le LDWS, cela peut entraîner un accident.

ATTENTION

  • Ne pas modifier la suspension. Si la hauteur du véhicule ou la force d'amortissement des suspensions est modifiée, le LDWS risque de ne pas bien fonctionner.
  • Ne pas retirer la caméra de détection avant (FSC). Sinon, le système risque de ne pas fonctionner normalement.
  • Adhérer aux mises en garde suivantes pour assurer le fonctionnement correct du LDWS.
  • Ne pas placer d'objets reflétant la lumière sur le tableau de bord.
  • Maintenir propre la zone du verre du pare-brise à proximité de la caméra de détection avant (FSC).
  • Ne pas apposer des accessoires, des autocollants ou des films sur le pare-brise à proximité de la caméra de détection avant (FSC). Si des objets se trouvent devant l'objectif de la caméra de détection avant (FSC), même un autocollant transparent, ils bloqueront l'objectif et le système ne fonctionnera pas correctement.
  • Consulter un concessionnaire agréé Mazda avant d'effectuer des réparations autour du rétroviseur intérieur.
  • Toujours maintenir propre le verre du pare-brise autour de la caméra de détection avant (FSC). Si le pare-brise est embué, le désembuer à l'aide du dégivreur frontal.
  • Lors du nettoyage du pare-brise, ne pas laisser les nettoyants pour vitre ou fluides de nettoyage similaires couler sur l'objectif de la caméra de détection avant (FSC). Par ailleurs, ne pas toucher l'objectif de la caméra de détection avant (FSC).
  • Consulter un concessionnaire agréé Mazda pour nettoyer la face intérieure du pare-brise autour de la caméra de détection avant (FSC).

REMARQUE

  • Si votre véhicule quitte sa voie de circulation, le LDWS fonctionne (alarme sonore et témoin).

    Diriger correctement le véhicule pour le conduire au centre de la voie.

  • Lorsque le levier des clignotants est actionné pour changer de voie, l'alerte LDWS est automatiquement annulée. Le voyant LDWS s'active lorsque le levier des clignotants retourne à sa position initiale et que le système détecte les lignes blanches (jaunes).
  • Si l'on actionne brusquement le volant de direction, la pédale d'accélérateur ou la pédale de frein et que le véhicule se rapproche d'une ligne blanche (jaune), le système détermine que le conducteur change de voie et l'alerte LDWS est automatiquement annulée.
  • Il est possible que le LDWS ne fonctionne pas au cours de la période qui suit immédiatement la déviation du véhicule de sa voie et le fonctionnement du LDWS ou si le véhicule quitte sa voie de façon répétitive pendant un court délai.
  • Le LDWS ne fonctionne pas s'il ne détecte pas les lignes blanches (jaunes) de la voie de circulation.
  • Dans les conditions suivantes, il est possible que le LDWS ne puisse pas bien détecter correctement les lignes blanches (jaunes) et qu'il ne fonctionne pas bien.
  • Si un objet placé sur le tableau de bord se reflète sur le pare-brise et est détecté par la caméra.
  • Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège arrière et le véhicule est incliné.
  • La pression des pneus n'est pas ajustée à la pression spécifiée.
  • Lorsque l'on conduit le véhicule sur la bretelle d'accès ou de sortie d'une aire de repos ou d'un péage sur une autoroute.
  • Les lignes blanches (jaunes) sont moins visibles à cause de saletés ou de peinture écaillée.
  • Le véhicule devant votre véhicule roule près d'une ligne blanche (jaune) et la ligne est moins visible.
  • Une ligne blanche (jaune) est moins visible à cause de mauvais temps (pluie, brouillard ou neige).
  • Le véhicule roule sur une voie ou section temporaire avec une voie fermée en raison de travaux
  • Une ligne de confusion est considérée sur la route comme une ligne temporaire pour des travaux, une ombre, de la neige ou des rainures remplies d'eau.
  • La luminosité environnante change soudainement, comme lors de l'entrée dans un tunnel ou de la sortie d'un tunnel.
  • L'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.
  • Le pare-brise est sale ou embué.
  • Les feux arrière se reflètent sur la surface de la route.
  • La surface de la route est mouillée et brille après la pluie ou il y a des flaques sur la route.
  • L'ombre d'une rambarde parallèle à une ligne blanche (jaune) est sur la route.
  • La largeur de la voie est excessivement étroite ou large.
  • La route est trop accidentée.
  • Le véhicule est secoué après avoir heurté une bosse sur la route.
  • Il y a deux lignes blanches (jaunes) adjacentes ou plus.
  • Il y a des marquages routiers ou de voie divers de formes variées à proximité d'une intersection.

Lorsque le système fonctionne

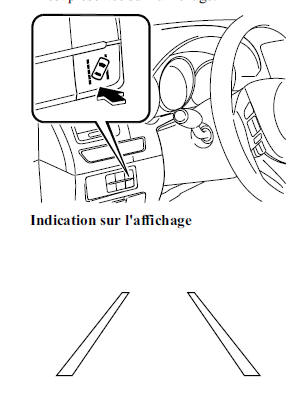

  1. Appuyer sur l'interrupteur LDWS. Le LDWS passe à l'état de veille et le voyant LDWS (ambre) s'allume.

    Sur le tableau de bord de type A, l'indication de voie (ligne de bordure) est présentée sur l'affichage.


  1. Conduire le véhicule près du centre de la voie et le témoin LDWS (vert) s'allume sur le tableau de bord lorsque toutes les conditions suivantes sont remplies.

    Sur le tableau de bord de type A, l'indication de voie est présentée sur l'affichage.

  • Le véhicule roule près du centre de la voie avec la ligne blanche (jaune) sur les côtés gauche et droit, ou sur un côté ou bien l'autre.
  • La vitesse du véhicule est d'environ 65 km/h (41 mi/h) ou plus
  • Le véhicule roule sur une route en ligne droite ou une route aux virages non serrés

Indication sur l'affichage

REMARQUE


REMARQUE

  • Le LDWS reste en état de veille jusqu'à ce qu'il détecte des lignes blanches (jaunes) à gauche et à droite ou d'une côté ou de l'autre.
  • Lorsque le système détecte une ligne blanche (jaune) d'un côté seulement, il n'active l'alerte que lorsque le véhicule quitte la voie du côté de la ligne blanche (jaune) détectée.

Annulation automatique

Dans les conditions suivantes, le LDWS s'annule automatiquement et reste en état de veille, et le voyant LDWS (ambre) sur le tableau de bord s'allume.

Sur le tableau de bord de type A, l'indication de voie (ligne de bordure) est présentée sur l'affichage.

Le LDWS s'active automatiquement lorsque la condition change et le système est opérable.

  • Le système ne parvient pas à détecter des lignes blanches (jaunes).
  • La vitesse du véhicule inférieure à environ 60 km/h (37 mi/h).
  • Le véhicule s'engage dans un virage serré.
  • Le véhicule s'engage dans un virage à une vitesse inappropriée
  • La température dans la caméra est élevée ou faible.
  • Le pare-brise autour de la caméra est embué.
  • Le pare-brise autour de la caméra est obstrué par un obstacle, entraînant une mauvaise visibilité à l'avant.

Annulation automatique de l'alerte

Dans les conditions suivantes, le LDWS détermine que le conducteur change de voie et l'alerte est annulée automatiquement.

Le LDWS s'active automatiquement après l'opération.

  • Le volant de direction est brusquement opéré.
  • La pédale de frein brusquement est enfoncée.
  • La pédale d'accélérateur brusquement est enfoncée.
  • Un levier des clignotants est actionné (une fois que le levier des clignotants a retrouvé sa position initiale, il est possible que l'alerte LDWS ne fonctionne pas pendant environ 3 secondes le temps que la position du véhicule sur la voie soit corrigée).

REMARQUE

  • Au bout d'environ 5 secondes avec le levier des clignotants en fonctionnement, il est possible que l'alerte LDWS s'enclenche si le véhicule est proche d'une ligne blanche (jaune).
  • Il est possible de modifier la sensibilit de l'alerte (sensibilit avec laquelle le syst?e d? ermine le changement de voie intentionnel du conducteur).

Se référer à Fonctions de personnalisation à la page 9-9.

Annulation du système

Pour annuler le LDWS, appuyer sur l'interrupteur LDWS. Le témoin LDWS (vert/ambre) s'éteint sur le tableau de bord.

L'indication de voie affichée s'éteint sur le tableau de bord de type A.

Avertissement LDWS

Tandis qu'il est en fonctionnement, si le système détermine que le véhicule risque de quitter sa voie, l'alerte sonore LDWS retentit et le témoin LDWS (vert) clignote.

Se référer à Voyants/témoins à la page 4-24.

Se référer à la section Alerte sonore du système de suivi de voie (LDWS) à la page 7-42.

Sur l'affichage du tableau de bord de type A, la direction par laquelle le système a déterminé que le véhicule risque de quitter sa voie est indiquée.

Actionner le volant de direction de façon appropriée et conduire au centre de la voie.

Indication sur l'affichage

REMARQUE


  • Si l'alerte sonore LDWS est réglée pour retentir, le son va retentir depuis le hautparleur du véhicule du côté par lequel le système a déterminé que le véhicule risque de dévier de sa voie.
  • Il est possible que l'alerte sonore LDWS ne soit pas audible, selon les conditions environnantes comme les bruits extérieurs.
  • Il est possible de modifier le délai de l'alerte avec lequel le système détermine que le véhicule risque de quitter sa voie.

    Se référer à Fonctions de personnalisation à la page 9-9.

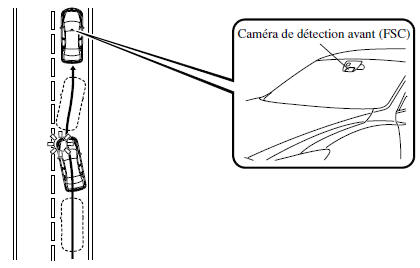

Caméra de détection avant (FSC)

  • La caméra LDWS, située à proximité du rétroviseur intérieur, fonctionne également en tant que caméra de détection avant (FSC) pour le système de commande des feux de route (HBC).
  • Si la température dans la caméra de détection avant (FSC) est très élevée ou basse, le LDWS s'annule automatiquement et reste en état de veille, et le voyant LDWS (ambre) sur le tableau de bord clignote. Des informations par message sont indiquées sur l'affichage du tableau de bord de type A.

    Le LDWS s'active automatiquement lorsque les conditions changent et le système est opérable.

ATTENTION


ATTENTION

Adhérer aux mises en garde suivantes pour assurer le fonctionnement correct de la caméra de détection avant (FSC).

  • Ne pas retirer le couvercle de la caméra de détection avant (FSC).
  • Consulter un concessionnaire agréé Mazda pour nettoyer l'objectif de la caméra.
  • Ne pas heurter ou exercer une force considérable sur la caméra de détection avant (FSC) ou sur la zone environnante. Si la caméra de détection avant (FSC) a subi un gros choc, ne pas utiliser le LDWS et consulter un concessionnaire agréé Mazda.
  • Consulter un concessionnaire agréé Mazda avant d'effectuer des réparations autour de la caméra de détection avant (FSC).
  • L'orientation de la caméra de détection avant (FSC) a été ajustée avec précision. Ne pas modifier la position d'installation de la caméra de détection avant (FSC) ni la retirer. Sinon, cela peut entraîner des dommages ou une anomalie.
  • Veiller à ne pas rayer l'objectif de la caméra de détection avant (FSC) et à ce qu'elle ne se salisse pas.

    Également, ne pas démonter la caméra. Sinon, cela peut entraîner des dommages ou une anomalie.

  • Toujours maintenir propre le verre du pare-brise autour de la caméra en éliminant les saletés ou la buée. Utiliser le dégivreur du parebrise pour en éliminer la buée.
