Renault Laguna: Fusibles - Conseils pratiques - Manuel du conducteur Renault LagunaRenault Laguna: Fusibles

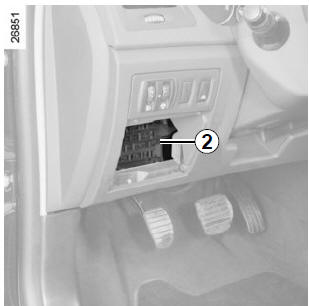

Compartiment à fusibles 2


Compartiment à fusibles 2

En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.

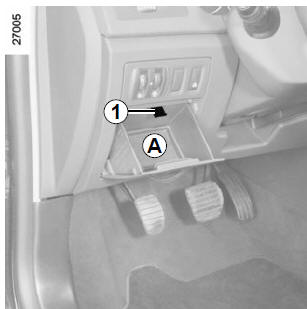

Ouvrez le rangement A. Appuyez sur la languette 1 pour le basculer puis tirez vers vous pour le déclipper.

Pour repérer les fusibles, aidez-vous de l'étiquette d'affectation des fusibles (détaillée en page suivante).


fusible concernéVérifiez le
fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d'origine.

Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

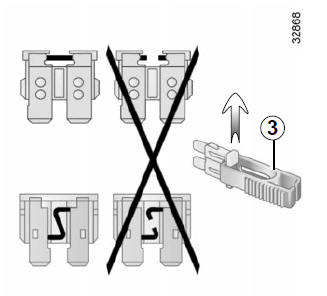

Pince 3


Pince 3

Débrochez le fusible à l'aide de la pince 3, située au dos du rangement A.

Pour le sortir de la pince, glissez-le latéralement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

Suivant la législation ou par précaution : Procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange.

Affectation des fusibles (la présence des fusibles DÉPEND DU NIVEAU D'ÉQUIPEMENT DU VÉHICULE)
























Symbole

Affectation

Éclairage intérieur Éclairage intérieur
Rétroviseur intérieur Rétroviseur intérieur
Lunette arrière chauffante Lunette arrière chauffante
Avertisseur sonore Avertisseur sonore
Sécurité enfants Sécurité enfants
Clignotant Clignotant
Lève-vitres électriques Lève-vitres électriques
Sièges chauffants Sièges chauffants
Essuie-lunette arrière Essuie-lunette arrière
Toit ouvrant Toit ouvrant
Frein de parking assisté Frein de parking assisté
Alimentation de l'attelage Alimentation de l'attelage
Amplificateur radio Amplificateur radio
Radio Radio
Tableau de bord Tableau de bord
Dispositifs de correction Dispositifs de correction de conduite
Sièges électriques Sièges électriques
Prises accessoires Prises accessoires
Ventilation Ventilation
Air conditionné Air conditionné
Chauffage Chauffage
Lave-vitres Lave-vitres

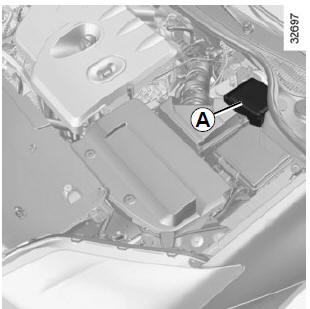

Certains accessoires sont protégés par


Certains accessoires sont protégés par les fusibles situés dans le compartiment moteur dans le boîtier A.

Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer ces fusibles par un Représentant de la marque.
