Audi A4: Remplacement des fusibles - Fusibles - Fusibles et a mpoules - Dépannage - Manuel du conducteur Audi A4Audi A4: Remplacement des fusibles

Les fusibles grillés doivent être remplacés.

Face gauche du tableau de bord : couvercle des fusibles

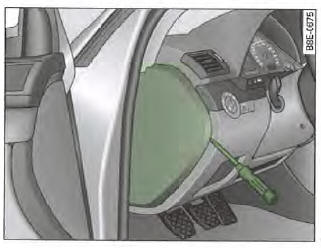

Fig. 254 Face gauche du tableau de bord : couvercle des fusibles

Représentation schématique du porte-fusibles, sur la face gauche du tableau

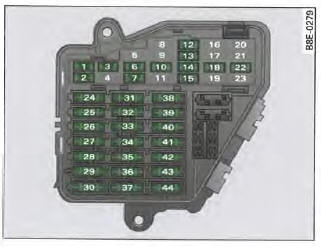

 Fig. 255 Représentation schématique du porte-fusibles, sur la face gauche du tableau de bord : fusibles (sans couvercle)

  • Coupez le contact d'allumage et mettez hors circuit le consommateur de courant concerné.
  • Retirez le couvercle des fusibles à l'aide d'un tournevis => fig. 254.
  • Déterminez le fusible correspondant au consommateur de courant défectueux , « Affectation des fusibles ».
  • Retirez l'agrafe en matière plastique de son support sur le couvercle des fusibles, mettez-la en place sur le fusible concerné et extrayez celui-ci.
  • Si le fusible est grillé (reconnaissable à la lame de métal fondue), remplacez-le par un fusible neuf de même ampérage.
  • Remettez le couvercle des fusibles en place.

Les différents circuits électriques sont protégés par des fusibles.

Les fusibles se trouvent sur la face gauche du tableau de bord, sous un couvercle.

Sur la face intérieure du couvercle se trouvent un autocollant indiquant l'affectation des fusibles ainsi que deux fusibles de rechange.

Une manivelle destinée à l'ouverture de secours du toit ouvrant est également fixée sur la face intérieure du couvercle des fusibles.

Avertissement !


Ne « réparez » pas les fusibles et ne les remplacez pas non plus par des fusibles de plus fort ampérage - risque d'incendie ! Cela risquerait de causer des dégâts en d'autres points de l'équipement électrique.

Nota

Si, après un court laps de temps, le fusible neuf saute de nouveau, l'équipement électrique doit être immédiatement vérifié dans un atelier spécialisé.

    Fusibles
    ...

    Affectation des fusibles
    Fusibles pouvant être remplacés sans problèmes. Quelques uns des consommateurs énumérés dans le tableau ne sont présents que sur certaines ...
