Ford Mondeo: Remplacement d'une ampoule - Entretien - Manuel du conducteur Ford MondeoFord Mondeo: Remplacement d'une ampoule

Ford Mondeo / Manuel du conducteur Ford Mondeo / Entretien / Remplacement d'une ampoule

AVERTISSEMENTS

  • Eteignez tous les éclairages et coupez le contact. Le non-respect de cet avertissement peut entraîner des blessures corporelles graves.
  • Les ampoules chauffent lorsqu'elles sont allumées. Laissez-les refroidir avant de les retirer.

Utilisez une ampoule conforme aux spécifications. Voir Bulb Specification Chart (page 252).

Sauf indication contraire, la pose s'effectue dans le sens inverse de la dépose.

Phare

Vous devez déposer l'optique de phare avant de remplacer n'importe quelle ampoule. Voir Dépose d'un phare (page 247).


  1. Feu de position avant.
  2. Feu de route.
  3. Feu de croisement.
  4. Indicateur de direction avant.

Feu de position avant

  1. Déposez le phare.
  2. Déposez le cache.
  3. Déposez le porte-ampoule en le retirant tout droit.
  4. Déposez l'ampoule en la retirant tout droit.

Clignotant avant

  1. Déposez le phare.
  2. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.

Note : L'ampoule ne peut pas être séparée du porte-ampoule.

Feux de croisement

  1. Déposez le phare.
  2. Déposez le cache.
  3. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  4. Débranchez le connecteur.

Note : Ne touchez pas le verre de l'ampoule.

Note : L'ampoule ne peut pas être séparée du porte-ampoule.

Feux de route

  1. Déposez le phare.
  2. Déposez le cache.
  3. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  4. Débranchez le connecteur.

Note : Ne touchez pas le verre de l'ampoule. Note : L'ampoule ne peut pas être séparée du porte-ampoule.

Phares à décharge à haute intensité

Ces phares fonctionnent grâce une tension élevée. Contactez un concessionnaire agréé en cas de panne.

Lampes à LED

Les lampes à LED ne peuvent pas être réparées. Contactez un concessionnaire agréé en cas de panne.

Les lampes suivantes sont à LED :

  • Feu stop et feu arrière.
  • Troisième feu stop central.
  • Feux de jour.
  • Indicateurs de direction arrière.
  • Clignotants latéraux.

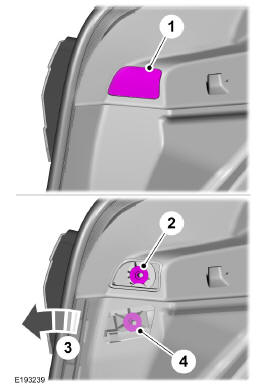

Feu de recul


  1. Déposez avec précaution le panneau de garnissage.
  2. Déposez l'écrou à oreilles.
  3. Déposez avec précaution le bourrelet d'étanchéité de coffre à bagages et poussez doucement le garnissage intérieur pour accéder au deuxième écrou à oreilles.
  4. Déposez l'écrou à oreilles.
  5. Retirez doucement le bloc de feux du véhicule.

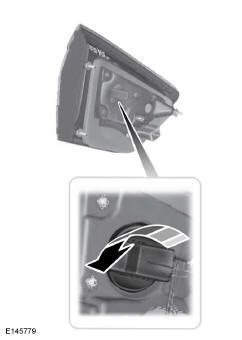

  1. Tournez le porte-ampoule dans le sens antihoraire et déposez-le.


  1. Retirer l'ampoule du porte-ampoule.

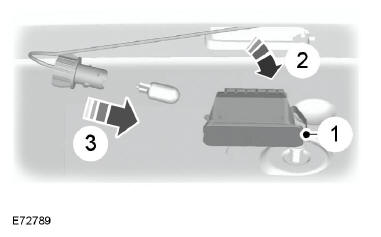

Remplacement de l'ampoule de la lampe d'éclairage de plaque d'immatriculation


  1. Dégagez le clip élastique avec précaution.
  2. Déposez le feu.
  3. Déposez l'ampoule.
    Dépose d'un phare
    Note : Pour déposer les goupilles d'arrêt, utilisez un tournevis à tête plate pour soulever les goupilles de déverrouillage centrales. Assurez-vous que la c ...

    Tableau de spécification des ampoules
    Eclairage extérieur Note : Les LED ne peuvent pas être réparées. Contactez un concessionnaire agréé en cas de panne. Eclairages intérieurs ...
