Kia Optima: Fusibles - Entretien - Manuel du conducteur Kia OptimaKia Optima: Fusibles

Les fusibles protègent le système


Les fusibles protègent le système électrique d'un véhicule contre les dommages que pourraient causer une surcharge.

Ce véhicule comporte 2 panneaux de fusibles, un derrière le panneau de custode du côté conducteur et l'autre, dans le compartiment-moteur près de la batterie.

Si des lampes, des accessoires ou des commandes cessent de fonctionner, vérifiez le fusible du circuit approprié. Si un fusible a claqué, l'élément à l'intérieur du fusible sera fondu.

Si le système électrique ne fonctionne pas, vérifiez d'abord le panneau de fusibles du côté du conducteur.

Remplacez toujours un fusible claqué par un fusible de même intensité.

Si le fusible de rechange claque, cela indique un problème électrique. Évitez d'utiliser le système défectueux et consultez immédiatement un concessionnaire Kia agréé.

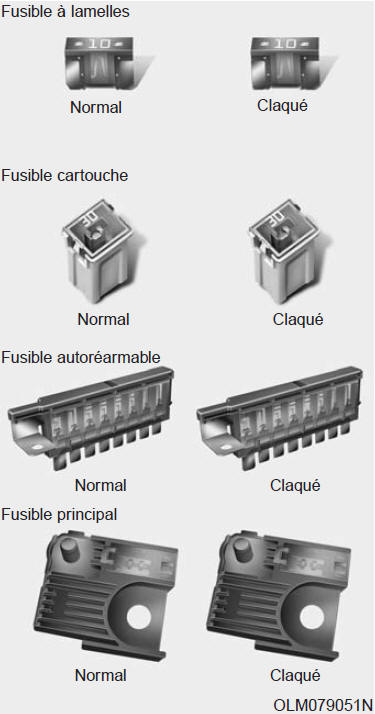

Trois types de fusibles sont utilisés : lamelles pour les faibles intensités, cartouches et autoréarmables pour les intensités élevées.

AVERTISSEMENT - Remplacement des fusibles
  •  Ne remplacez jamais un fusible par rien d'autre qu'un fusible de même intensité.
  •  Un fusible de plus haute intensité pourrait causer des dommages et possiblement, un incendie.
  •  Ne remplacez jamais un fusible par un fil, même pour une réparation temporaire. Vous risqueriez de causer des dommages graves au câblage et même un incendie.



MISE EN GARDE

N'utilisez pas un tournevis ou un outil métallique quelqonque pour retirer un fusible car vous pourriez causer un court-circuit et endommager le système.

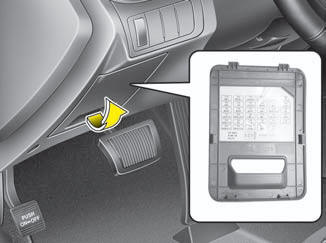

Remplacer un fusible sur le panneau


Remplacer un fusible sur le panneau intérieur

  1.  Coupez l'allumage et tous les autres commutateurs.
  2.  Ouvrez le couvercle du panneau de fusibles.


  1. Tirez bien droit, le fusible qui semble fautif. Utilisez l'extracteur fournir sur le panneau des fusibles dans le compartiment moteur.
  2.  Vérifiez le fusible enlevé et remplacezle s'il est claqué.
  3.  Insérez un nouveau fusible de même intensité et assurez-vous qu'il est bien enclenché dans les pinces.

S'il est lâche, consultez un concessionnaire Kia agréé.

Si vous n'avez pas de fusible de rechange, utilisez un fusible de même intensité d'un autre circuit dont vous n'auriez pas besoin pour opérer le véhicule, comme celui de l'allumecigarette.

Si les phares ou d'autres composants électriques ne fonctionnent pas et que les fusibles sont en bon état, vérifiez la boîte de fusibles dans le compartimentmoteur.

Si un fusible a claqué, vous devez le remplacer.

Fusible de protection de la mémoire


Fusible de protection de la mémoire

Votre véhicule est muni d'un fusible de protection de la mémoire qui empêche la batterie de se décharger si vous n'utilisez pas votre véhicule pendant une période prolongée. Procédez comme suit avant de stationner votre véhicule pour une période prolongée.

  1.  Coupez le moteur.
  2.  Éteignez les phares et les feux arrière.
  3.  Ouvrez le couvercle du panneau de fusibles du côté du conducteur et retirez le fusible de protection de la mémoire.

AVIS

  •  Si le fusible de protection de la mémoire est retiré, le carillon d'avertissement, la chaîne haute fidélité, la montre et l'éclairage intérieur, etc., ne fonctionneront pas.

    Certains items devront être réinitialisés après le remplacement.

    Voyez " Batterie " dans cette section.

  •  Même si le fusible de protection de la mémoire est enlevé, la batterie peut tout de même se décharger si vous allumez les phares ou d'autres dispositifs électriques.

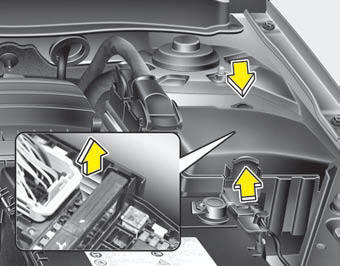

Remplacement d'un fusible dans le compartiment-moteur


Remplacement d'un fusible dans le compartiment-moteur

  1.  Coupez l'allumage et tous les autres commutateurs.
  2.  Enlevez le couvercle du boîtier de fusibles en pressant la patte et tirant le couvercle.
  3.  Pour enlever ou poser un fusible, utilisez l'outil de retrait fourni dans la boîte de fusibles du compartimentmoteur.

    Vérifiez le fusible enlevé et remplacez-le s'il est claqué.

  4. Insérez un nouveau fusible de même intensité et assurez-vous qu'il soit bien serré entre les pinces. S'il est lâche, consultez un concessionnaire Kia agréé.
MISE EN GARDE

Après avoir vérifié le boîtier de fusibles dans le compartimentmoteur, remettez le couvercle du boîtier bien en place sinon il ne sera pas hermétique et une infiltration d'eau pourra causer des problèmes électriques.

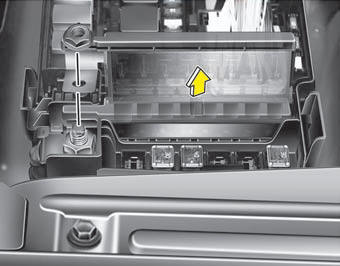

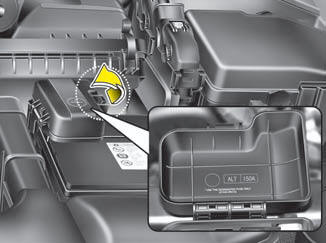

Fusible principal


Fusible principal

Si le fusible principal a claqué, vous devez l'enlever comme suit :

  1.  Éteignez le moteur.
  2.  Déconnectez le câble négatif de la batterie.
  3.  Retirez les écrous identifiés dans l'illustration ci-haut.
  4.  Remplacez le fusible par un nouveau de même intensité.
  5.  Réinstallez les écrous et le câble de la batterie.

Fusible autoréarmable


Fusible autoréarmable

Si le fusible réarmable a claqué, enlevezle comme suit :

  1.  Enlevez le panneau de fusibles du compartiment-moteur.
  2.  Retirez les écrous identifiés dans l'illustration ci-haut.
  3.  Remplacez le fusible par un nouveau de même intensité.
  4.  Réinstallez les écrous et le câble de la batterie.

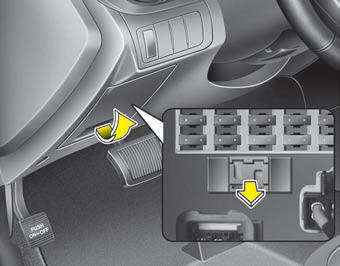

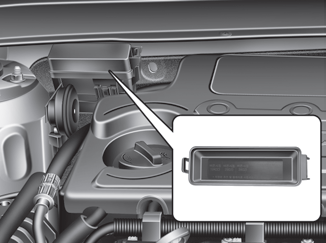

Si le fusible du bouton de démarrage est


Si le fusible du bouton de démarrage est grillé, vous devez le changer comme suit :

  1. Ouvrez le couvercle dans le compartiment-moteur.
  2. Remplacez le fusible par un nouveau de même intensité.
  3. Refermez le couvercle.

AVIS

Si le fusible multifonction ou de démarrage est grillé, consultez un concessionnaire Kia agréé.

Description du panneau de fusibles/relais

Vous trouverez, sur l'intérieur du couvercle des boîtes de fusibles/relais, un schéma fournissant le nom et l'intensité du fusible/relais.

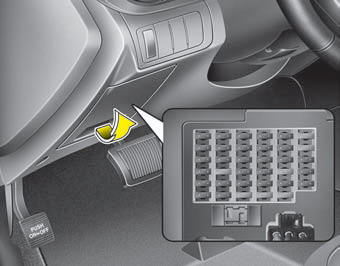

Panneau de fusibles au tableau de bord

Compartiment-moteur (BOÎTE du


Compartiment-moteur (BOÎTE du bouton de démarrage)*

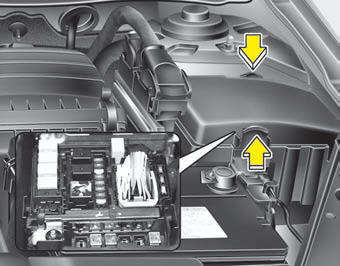

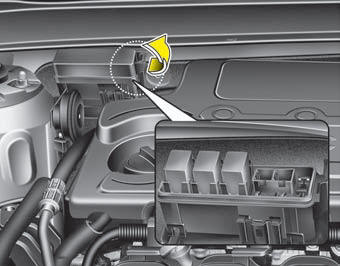

Panneau de fusibles du compartiment moteur


Panneau de fusibles du compartiment moteur

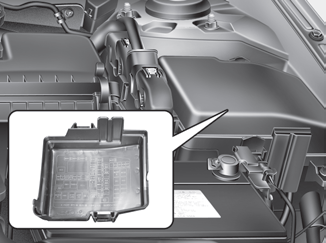

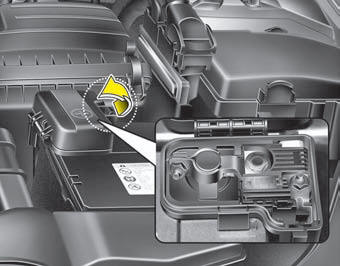

Compartiment-moteur (couvercle de la


Compartiment-moteur (couvercle de la borne de batterie)

AVIS


AVIS

Les descriptions de fusibles peuvent ne pas toutes s'appliquer à votre véhicule.

Elles étaient précises au moment de mettre sous presse. Quand vous inspectez la boîte de fusibles de votre véhicule, référez-vous à l'étiquette sur le couvercle de la boîte.

Panneau de fusibles au tableau de bord

Fusible

Intensité

Circuit protégé

MODULE 3 7.5A Solénoïde de clé, commutateur du mode sport
PDM 1 25A Mondule de contrôle de la SmartKey
POWER OUTLET 15A Prise de courant avant
MODULE 5 7.5A Module de contrôle de la SmartKey, relais du chauffe-siège arrière GA/DR
MODULE 2 7.5A BCM, toit ouvrant panoramique, détecteur de pluie
TRUNK 10A Boîte de jonction I/P (relais de coffre), commutateur du volet de réservoir de carburant et du couvercle de coffre, lampe du coffre
CLOCK 10A Unité A/V et de navigation, chaîne de son, module de contrôle de la SmartKey, lampe de console, lampe d'ambiance du tableau de bord, module de contrôle du climatiseur, BCM, ampli, commutateur des rétroviseurs extérieurs, lampe de porte du conducteur/passager
C/LIGHTER 15A Allume-cigarette
HTD STRG 15A Élément chauffant du volant
A/CON 7.5A Module de contrôle du climatiseur, boîte à fusibles et relais E/R (relais de la soufflerie)
WIPER 25A Commutateur multifonction, moteur d'essuie-glace avant, boîte à fusibles et relais E/R (relais d'essuie-glace, relais de détecteur de pluie)
S/HEATER FRT 20A Chauff-siège CCS conducteur/passager, module du chauffe-siège conducteur/passager
MIRR HTD 10A Rétroviseur extérieur à commande électrique, conducteur/passager
MODULE 4 7.5A Chauffe-siège avant et commutateur CCS, module de contrôle CCS du conducteur/passager, module du chauffe-siège du conducteur/passager, module de surveillance de la pression des pneus, chaîne de son
A/BAG IND 7.5A Groupe d'instruments (coussin gonflable IND.)
START 7.5A Sans SmartKey : relais d'antivol.

Avec SmartKey : PCM, commutateur de rapports de boîte-pont

S/HEATER RR 15A Relais de chauffe-siège arrière GA/DR
P/SEAT PASS 20A Commutateur manuel du siège du passager
FOG LP RR 15A

-

MODULE 1 7.5A Actionneur GA/DR du dispositif de nivellement des phares, module du dispositif de nivellement des phares, module IMS du conducteur, témoin du levier B/A, BCM, module de contrôle du climatiseur, rétroviseur électrochromique, module du système de suivi de voie
VACCUM 20A Pompe à vide, commutateur de dépression
A/BAG 15A Lampe témoin, module de contrôle SRS, détecteur de classification du poids du passager
P/WDW LH 25A Boîte de jonction I/P (relais GA de vitre à commande électrique, module de sécurité des vitres à commande électrique - conducteur/passager
AMP 30A Ampli
PDM 2 7.5A Commutateur du bouton marche/arrêt, module de contrôle de la SmartKey, porte-clés
MDPS 10A Module de contrôle EPS, commutateur du tableau de bord
PDM 3 7.5A Module de contrôle de la SmartKey
P/WDW RH 25A Boîte de jonction I/P (relais DR de vitre à commande électrique)
P/SEAT DRV 30A Module IMS du conducteur, commutateur manuel du siège du conducteur, commutateur du support lombaire du conducteur
DR LOCK 20A Relais de déverrouillage deux tours, boîte de jonction I/P (relais de verrouillage des portes, relais de déverrouillage des portes, relais de son des feux de signalisation
SUNROOF 20A Toit ouvrant panoramique
IG 1 20A Boîte à fusibles et relais E/R (fusible : ABS 3 10 A, TCU 2 15 A, ECU 4 10 A)
POWER CONNECTOR AUDIO 15A Unité A/V et de navigation, chaîne de son
ROOM LP 10A Poignée extérieure SmartKey conducteur/passager, module IMS du conducteur, relais d'auto-coupure d'éclairage, lampe de bas de porte conducteur/passager, commutateur d'illumination de la clé de contact et d'avertissement de porte, module de contrôle du climatiseur, connecteur Data Link, récepteur RF, BCM.

rétroviseur électrochromique, groupe d'instruments, auto-éclairage et photocapteur, module de surveillance de la pression des pneus

Panneau de fusibles du compartiment moteur

Fusible

Intensité

Circuit protégé

FUSIBLE AUTORÉARMABLE IP B+ 2 60A Boîte de jonction I/P (siège à com. élec. conducteur 30 A, siège à com. élec. passager 20 A, ampli 30 A, PDM 2 7,5 A, IPS 5, IPS 6 ARISU 2)
B+ 4 (Not Used) 60A

-

IGN 2 40A Boîte à fusibles et relais E/R (relais de démarrage), boîte à fusibles et relais (relais PDM 3 (G 2)), commutateur d'allumage
ABS 1 40A Module ESC
RR HTD (G4KJ)/ C/FAN HI (G4KH) 40A/60A Boîte à fusibles et relais E/R (relais de chauffage arrière) (G4KJ), relais du ventilateur (HI) (G4KH)
BLOWER 40A Boîte à fusibles et relais E/R (relais de soufflerie)
IP B+ 1 60A Boîte de jonction I/P (PDM 1 25 A, module 3 7,5 A, chauffe-siège avant 20 A, chauffe-siège arrière 15 A, coffre 10 A, vitre à comm. élec. GA 25 A, vitre à comm. élec. DR 25 A), connecteur d'alimentation (radio 15 A))
MDPS 80A Module de contrôle EPS
FUSIBLE WIPER 10A PCM
RR HTD IND 10A Module de contrôle du climatiseur
AMS 10A Capteur de batterie
TCU 1 10A PCM
STOP LP 10A Boîte à fusibles et relais E/R (relais de climatisation), module de contrôle de la SmartKey, commutateur des feux d'arrêt
DEICER 10A Boîte à fusibles et relais E/R (relais de déglaceur)
H/LP WASHER 10A

-

LDC 1 30A

-

C/FAN 40A Boîte à fusibles et relais E/R (relais de ventilateur de clim. (HI), relais de ventilateur de clim. (LO))
ABS 2 30A Connecteur de vérification multiservice, module ESC
FUSIBLE LDC 2 30A

-

CVVL(Not Used)/ RR THD (G4KH) 40A Relais de chauffage arrière (G4KH)
IP B+ 3 50A Boîte de jonction I/P (connecteur d'alimentation (plafonnier 10 A), toit ouvrant 20 A, verrouillage des portes 20 A, IPS 1, IPS3, ARISU 1)
IGN 1 40A Boîte à fusibles et relais (relais PDM 1 (ACC), relais PDM 2 (IG 1)), commutateur d'allumage
EMS 40A Boîte EMS (klaxon 15 A, ECU 3 10 A, ECU 1 30 A, pompe à carburant 20A)
ECU 4 10A PCM
TCU 2 15A Commutateur de feux de marche arrière, détecteur de vitesse du véhicule, commutateur de rapport de boîte-pont
ABS 3 10A Boîte à fusibles et relais E/R (relais de climatisation), commutateur des feux d'arrêt, module ESC, connecteur de vérification multiservice
B/UP LP 10A Unité A/V et de navigation, chaîne de son, rétroviseur électrochromique, BCM, feu combiné arrière GA/DR
A/CON 10A Module de contrôle du climatiseur

Panneau de fusibles du compartiment moteur (boîte EMS)

Fusible

Intensité

Circuit protégé

HORN 15A Boîte EMS (relais de klaxon), boîte à fusibles et relais E/R (relais de klaxon)
F/PUMP 20A Boîte EMS (relais de pompe de carburant)
ECU 3 15A PCM
SNSR 1 15A Détecteur d'oxygène (sup./inf.), boîte à fusibles et relais E/R (relais de ventilateur de climatiseur (HI/LO))
INJECTOR 10A Boîte EMS (relais de pompe de carburant)
SNSR 3 10A Détecteur de position de l'arbre à cames n 1 n 2, module d'antidémarrage
SNSR 2 10A Valve à solénoïde de contrôle RCV (G4KH), valve à solénoïde de l'admission variable (G4KJ), valve de fermeture de l'absorbeur de vapeurs de carburant, valve de contrôle de l'huile n 1 n 2, valve à solénoïde de contrôle de purge, détecteur de position du vilebrequin
IGN COIL 20A Condensateur, bobine d'allumage n 1, n 2, n 3, n 4
ECU 1 30A Boîte EMS (relais de contrôle du moteur)
